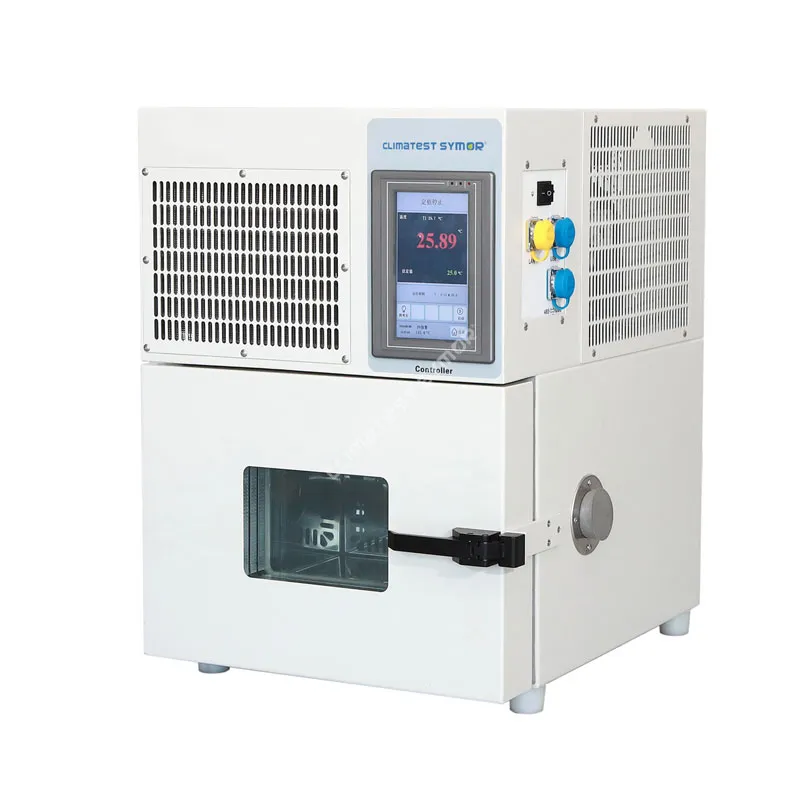

A ຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍສະໜອງຄວາມສາມາດໃນການກວດຄວາມດັນຄວາມຮ້ອນແບບດຽວກັນກັບຫ້ອງອຸນຫະພູມທີ່ຕັ້ງຢູ່ເທິງພື້ນ, ແຕ່ພາຍໃນບ່ອນມີຮອຍຕີນທີ່ພໍດີກັບໂຕະນັ່ງ ຫຼືຢູ່ໃນຫ້ອງທົດລອງທີ່ແອອັດ.
ສິ່ງທ້າທາຍແມ່ນວ່າ "ຂະຫນາດນ້ອຍ" ບໍ່ໄດ້ຫມາຍຄວາມວ່າ "ອ່ອນແອ". ຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍທີ່ຫນາແຫນ້ນບັນລຸອັດຕາອຸນຫະພູມຂອງ 3 ° C ຫາ 5 ° C ຕໍ່ນາທີໃນຂະນະທີ່ການບໍລິໂພກພະລັງງານຫນ້ອຍກວ່າ 1.5KW. ຄູ່ມືນີ້ສະຫນອງການແບ່ງສ່ວນດ້ານວິຊາການທີ່ສົມບູນຂອງຂໍ້ກໍາຫນົດຫ້ອງທົດລອງອຸນຫະພູມຂະຫນາດນ້ອຍ, ລວມທັງຕາຕະລາງການປະຕິບັດ, ໂຄງສ້າງກົນຈັກ, ແລະຄໍາແນະນໍາການປະຕິບັດ.
ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກຂອງຫ້ອງທົດລອງອຸນຫະພູມຂະໜາດນ້ອຍເມື່ອປະເມີນ ກຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍ, ທ່ານບໍ່ສາມາດອີງໃສ່ hypes ການຕະຫຼາດ. ລູກຄ້າມືອາຊີບຖາມຂໍ້ມູນ. ຂ້າງລຸ່ມນີ້ແມ່ນມາດຕະຖານສະເພາະສໍາລັບຫ້ອງທົດສອບອຸນຫະພູມທີ່ຫນາແຫນ້ນທີ່ມີປະສິດທິພາບສູງຕັ້ງແຕ່ 12 ລິດເຖິງ 36 ລິດຂອງປະລິມານພາຍໃນ - ຂະຫນາດທົ່ວໄປທີ່ສຸດສໍາລັບການທົດສອບລະດັບອົງປະກອບ.
| ພາລາມິເຕີ | ຊ່ວງມາດຕະຖານ | ຫມາຍເຫດວິສະວະກໍາ |
| ປະລິມານພາຍໃນ | 12L / 22L / 36L | 12L ເຫມາະສົມກັບ PCB ດຽວຫຼືການທົດສອບຈຸລັງຫມໍ້ໄຟ. 36L ຮອງຮັບໄດ້ເຖິງ 3 ເຊັນເຊີລົດຍົນພ້ອມໆກັນ. |
| ຂະໜາດພາຍໃນ (W x D x H) | 310×230×200 mm (12L) ຫາ 400 x 300 x 300 mm (36L) | ໃຫ້ແນ່ໃຈວ່າອຸປະກອນຂອງທ່ານຢູ່ໃນການທົດສອບ (DUT) ບໍ່ເກີນ 2/3 ຂອງພື້ນທີ່ພາຍໃນເພື່ອຮັກສາການໄຫຼຂອງອາກາດ. |
| ຂະໜາດພາຍນອກ (W x D x H) | 500×540×650 mm (12L) ຫາ 640×730×920 mm (36L) | ຫນ່ວຍງານສ່ວນໃຫຍ່ຖືກອອກແບບໃຫ້ເຫມາະກັບ benches ຫ້ອງທົດລອງ. |
| ນ້ຳໜັກສຸດທິ | 60 ກິໂລຫາ 90 ກິໂລ | ກວດສອບການຈັດອັນດັບການໂຫຼດບ່ອນເຮັດວຽກຂອງທ່ານ. |
| ການກໍ່ສ້າງພາຍໃນ | SUS 304 ສະແຕນເລດ | ສະຫນອງການຕໍ່ຕ້ານການຜຸພັງແລະອະນຸຍາດໃຫ້ເຮັດຄວາມສະອາດງ່າຍ |
| ການກໍ່ສ້າງພາຍນອກ | ເຫຼັກມ້ວນເຢັນເຄືອບຜົງ | ທົນທານຕໍ່ rust, ຊັບສິນທີ່ຫມັ້ນຄົງ |
ຂໍ້ມູນຈໍາເພາະໃນຕາຕະລາງນີ້ກໍານົດວ່າຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍຂອງທ່ານຕອບສະຫນອງມາດຕະຖານການທົດສອບສາກົນເຊັ່ນ IEC 60068-2-1 (ເຢັນ) ແລະ IEC 60068-2-2 (ຄວາມຮ້ອນແຫ້ງ).
| ພາລາມິເຕີ | ຄ່າ (ຕົວແບບມາດຕະຖານ) | ຄວາມເຂົ້າໃຈທີ່ສໍາຄັນ |
| ຊ່ວງອຸນຫະພູມ | -40°C ຫາ +130°C | -40°C ກວມເອົາ 95% ຂອງການທົດສອບເອເລັກໂຕຣນິກທາງການຄ້າ. |
| ການເຫນັງຕີງຂອງອຸນຫະພູມ | ± 0.5°C | ວັດແທກຄວາມສະຖຽນໃນໄລຍະສັ້ນຢູ່ທີ່ຈຸດເຊັນເຊີດຽວ. |
| ຄວາມເປັນເອກະພາບຂອງອຸນຫະພູມ | <2.0°C (@9 ຈຸດ) | ບໍ່ມີການໂຫຼດ |
| ອັດຕາຄວາມຮ້ອນ | ສະເລ່ຍ 2.0-3.0°C/ນາທີ | ຈາກ -40°C ເຖິງ +85°C |
| ອັດຕາຄວາມເຢັນ | ສະເລ່ຍ 1.0-2.0°C/ນາທີ | ຈາກ +85°C ເຖິງ -40°C. ຈໍາກັດໂດຍການຍ້າຍເຄື່ອງອັດຢູ່ໃນອຸນຫະພູມຕ່ໍາ. |
| ການແກ້ໄຂອຸນຫະພູມ | 0.1°C | ຄວາມລະອຽດສູງເປັນສິ່ງຈໍາເປັນສໍາລັບການທົດສອບຄວາມຫມັ້ນຄົງຂອງເຊັນເຊີ MEMS ແລະ oscillators. |
A ຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍປົກກະຕິແລ້ວແມ່ນປະສົມປະສານເຂົ້າໃນຂະບວນການເຮັດວຽກ, ລະບົບຂໍ້ມູນ, ແລະສະພາບແວດລ້ອມທາງດ້ານຮ່າງກາຍທີ່ມີຢູ່ຂອງທ່ານ.
ລະບົບການໄຫຼວຽນຂອງອາກາດ

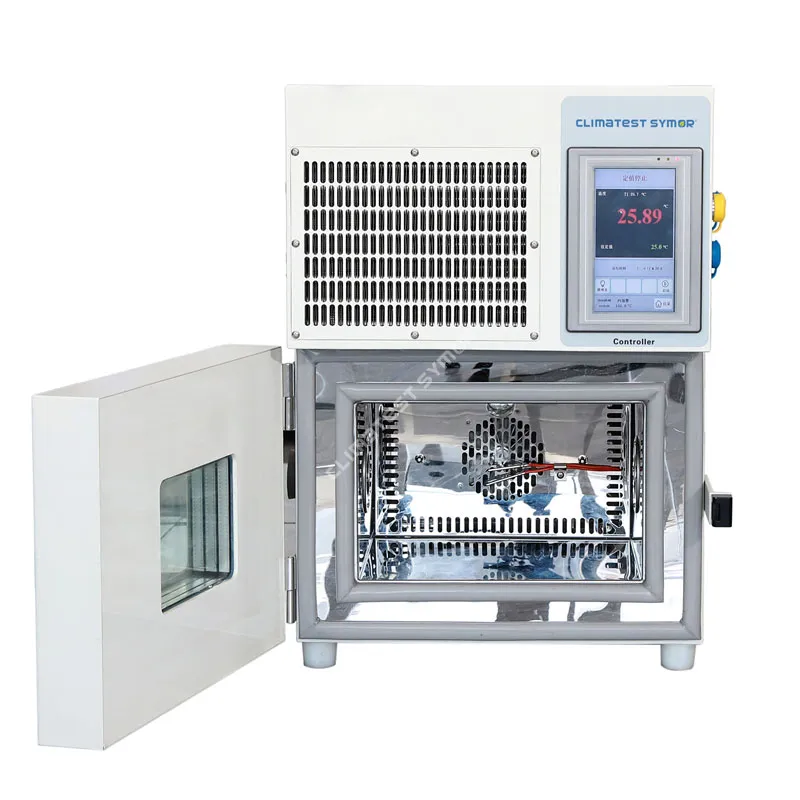

ທຸກໆຫ້ອງກະທັດລັດທີ່ທັນສະໄຫມໃຊ້ການອອກແບບ convection ບັງຄັບ. ພັດລົມ centrifugal ທີ່ຕິດຢູ່ຝາດ້ານຫລັງຈະດຶງອາກາດຜ່ານເຄື່ອງເຮັດຄວາມຮ້ອນແບບລະອຽດ ແລະທໍ່ລະເຫີຍ, ຈາກນັ້ນແຈກຢາຍມັນຕາມແນວຕັ້ງຜ່ານທໍ່ດ້ານຂ້າງທີ່ມີ perforated. ຄວາມໄວຂອງອາກາດຄວນຈະຢູ່ລະຫວ່າງ 1.5 m/s ຫາ 3.0 m/s. ຄວາມໄວທີ່ສູງຂຶ້ນປັບປຸງຄວາມເປັນເອກະພາບແຕ່ສາມາດເຮັດໃຫ້ຕົວຢ່າງທີ່ມີນ້ໍາຫນັກເບົາ, ເຢັນໄດ້ໄວກວ່າອັດຕາຄວາມໄວທີ່ຕັ້ງໄວ້.
ພອດສາຍເຄເບີ້ນ ແລະອຸປະກອນເສີມ
ທຸກໆຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍຕ້ອງມີພອດເຂົ້າຂ້າງ. ເສັ້ນຜ່າສູນກາງມາດຕະຖານແມ່ນ 50 ມມ (2 ນິ້ວ). ພອດປະກອບມີສຽບຢາງຊິລິໂຄນທີ່ຮັກສາປະທັບຕາຫ້ອງໃນຂະນະທີ່ປ່ອຍໃຫ້ສາຍໄຟຜ່ານ. ສໍາລັບ DUT ທີ່ມີພະລັງງານ, ໃຫ້ໃຊ້ພອດສາຍເຄເບີນສະເພາະ - ຢ່າປິດປະຕູໃສ່ສາຍເຄເບີ້ນ.
Shelves ແລະ Load

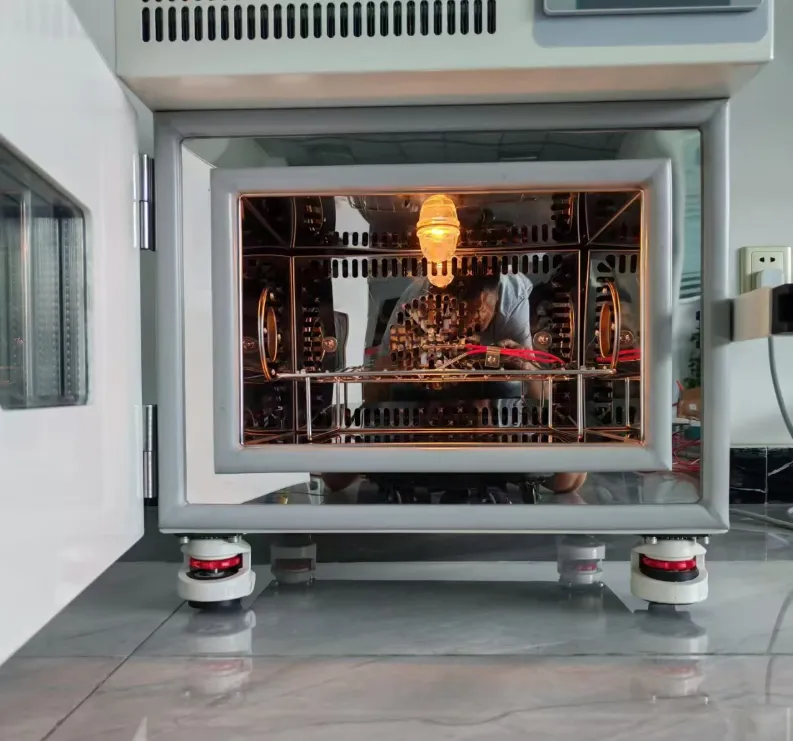

ມາດຕະຖານ mini temp chamber ປະກອບມີຫນຶ່ງ shelves ສະແຕນເລດ. ການໂຫຼດຊັ້ນວາງສູງສຸດໂດຍປົກກະຕິແມ່ນຕັ້ງແຕ່ 10 ກລຫາ 20 ກິໂລ, ໂດຍຊັ້ນວາງດ້ານລຸ່ມຖືກຈັດອັນດັບສໍາລັບຄວາມອາດສາມາດຂອງຫ້ອງເຕັມ.
ສາມຄໍາຖາມຕໍ່ໄປນີ້ເປັນຕົວແທນຂອງຄວາມກັງວົນດ້ານວິສະວະກໍາແລະການດໍາເນີນງານເລື້ອຍໆທີ່ຍົກຂຶ້ນມາໂດຍຜູ້ຈັດການຫ້ອງທົດລອງ, ວິສະວະກອນທີ່ມີຄຸນນະພາບ, ແລະຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້ໃນເວລາທີ່ກໍານົດຫ້ອງທົດລອງອຸນຫະພູມຂະຫນາດນ້ອຍ.
1: ຂ້ອຍຈະຄິດໄລ່ຂະຫນາດທີ່ຖືກຕ້ອງຂອງຫ້ອງທົດລອງອຸນຫະພູມຂະຫນາດນ້ອຍສໍາລັບຕົວຢ່າງການທົດສອບຂອງຂ້ອຍໄດ້ແນວໃດ?
ທ່ານຕ້ອງຮັບປະກັນວ່າຕົວຢ່າງຂອງທ່ານຄອບຄອງບໍ່ເກີນສອງສ່ວນສາມຂອງປະລິມານພາຍໃນ, ແລະບໍ່ມີຕົວຢ່າງທີ່ຢູ່ພາຍໃນ 10 ຊຕມຂອງກໍາແພງພາຍໃນ.
ກົດລະບຽບຫນຶ່ງສ່ວນສາມແມ່ນອີງໃສ່ນະໂຍບາຍດ້ານການໄຫຼຂອງອາກາດ. ຕົວຢ່າງ, ຖ້າທ່ານເລືອກຫ້ອງທົດລອງອຸນຫະພູມຂະຫນາດນ້ອຍ 36L, ປະລິມານຕົວຢ່າງທັງຫມົດຂອງທ່ານບໍ່ຄວນເກີນ 24 ລິດ. ນີ້ແມ່ນວິທີການຄິດໄລ່ຂັ້ນຕອນໂດຍຂັ້ນຕອນ:
. ວັດແທກຂະໜາດ DUT ຂອງເຈົ້າເປັນຊັງຕີແມັດ: ຍາວ x ກວ້າງ x ສູງ.
. ຄິດໄລ່ປະລິມານຕົວຢ່າງດຽວໃນລິດ: (L x W x H) / 1,000.
. ຄູນດ້ວຍຈຳນວນຕົວຢ່າງເພື່ອໃຫ້ໄດ້ປະລິມານຕົວຢ່າງທັງໝົດ.
ນອກຈາກນັ້ນ, ຮັກສາຄວາມຊັດເຈນສໍາລັບການໄຫຼວຽນຂອງອາກາດ. ໂດຍທົ່ວໄປແລ້ວ, ສະພານກັບຄືນທາງອາກາດແມ່ນຕັ້ງຢູ່ເທິງຝາຫລັງ. ການຂັດຂວາງນີ້ດ້ວຍຕົວຢ່າງທີ່ສູງເກີນໄປຈະເຮັດໃຫ້ອຸນຫະພູມຕ່ໍາ. ສໍາລັບຜົນໄດ້ຮັບທີ່ເຊື່ອຖືໄດ້, ໃຫ້ໃຊ້ຊັ້ນວາງ perforated ສະເຫມີແລະບໍ່ເຄີຍວາງຕົວຢ່າງໂດຍກົງໃສ່ຊັ້ນຫ້ອງ.
2: ຂ້ອຍຈະເຮັດການທົດສອບຄວາມສອດຄ່ອງຂອງອຸນຫະພູມ (ແຜນທີ່) ໃນຫ້ອງທົດລອງອຸນຫະພູມຂະຫນາດນ້ອຍຂອງຂ້ອຍໄດ້ແນວໃດ?
ທ່ານຈະຕ້ອງການເຄື່ອງບັນທຶກຂໍ້ມູນຫຼາຍຊ່ອງທີ່ມີການປັບທຽບດ້ວຍເຊັນເຊີ PT100 ຢ່າງໜ້ອຍ 9 ອັນ
ນີ້ແມ່ນວິທີການແບບມືອາຊີບ:
. 9 ເຊັນເຊີອຸນຫະພູມ PT100, ປັບທຽບກັບຄວາມຖືກຕ້ອງ ±0.3°C
. ຕົວບັນທຶກຂໍ້ມູນທີ່ມີອັດຕາການເກັບຕົວຢ່າງ 50ms ຫາ 1 ວິນາທີ
. ຕູ້ຕິດຕັ້ງ ຫຼື ຊັ້ນວາງສາຍ (ທີ່ບໍ່ແມ່ນໂລຫະເພື່ອຫຼີກເວັ້ນການເປັນຄວາມຮ້ອນ)
ຂັ້ນຕອນການທົດສອບ:
1.ວາງ 9 ເຊັນເຊີພາຍໃນຫ້ອງຫວ່າງຢູ່ບ່ອນເຫຼົ່ານີ້:
. 8 ມຸມ (ແຕ່ລະພາຍໃນ 50mm ຂອງກໍາແພງ
. ສູນເລຂາຄະນິດ
2. ຕັ້ງຫ້ອງເປັນສາມຈຸດທີ່ທ່ານຕ້ອງການ: -40°C, +25°C, ແລະ +85°C.
3. ປ່ອຍໃຫ້ສະຖຽນລະພາບ 30 ນາທີ (ເວລາແຊ່ນ້ໍາ) ໃນແຕ່ລະຈຸດຕັ້ງ.
4.Log ຂໍ້ມູນອຸນຫະພູມສໍາລັບ 30 ນາທີໃນແຕ່ລະ setpoint.
5.Calculate the uniformity as: (ອຸນຫະພູມສູງສຸດບັນທຶກໃນບັນດາ 9 ຈຸດ) ລົບ (ອຸນຫະພູມຕ່ໍາສຸດບັນທຶກໃນບັນດາ 9 ຈຸດ).
ເງື່ອນໄຂການຜ່ານ: ສໍາລັບຄຸນນະພາບສູງຫ້ອງທົດສອບອຸນຫະພູມຂະຫນາດນ້ອຍ, ຄວາມສອດຄ່ອງຄວນຈະເປັນ ≤2.0°C. ຖ້າຫ້ອງຂອງທ່ານເກີນຄວາມເປັນເອກະພາບຂອງ 3.0°C, ໃຫ້ກວດເບິ່ງພັດລົມທີ່ຖືກບລັອກ, ເຄື່ອງເຮັດຄວາມຮ້ອນບໍ່ສຳເລັດ, ຫຼືຄ່າທຳຄວາມເຢັນຕໍ່າ. ປະຕິບັດການທົດສອບນີ້ປະຈໍາປີແລະຫຼັງຈາກການຍົກຍ້າຍຂອງສະພາການໃດ.
