ຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງ

ລາຍລະອຽດ

A ຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງສະຫນອງການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນຕ່ໍາສຸດສໍາລັບສາຍການຜະລິດ SMT. ການນໍາໃຊ້ເທກໂນໂລຍີ dehumidifying ກ້າວຫນ້າທາງດ້ານຫຼາຍທີ່ສຸດ, ຕູ້ສ້າງບັນຍາກາດທີ່ແຫ້ງແລ້ງທີ່ສຸດທີ່ປ້ອງກັນ "ຜົນກະທົບ popcorn" ໃນອົງປະກອບທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຍືດອາຍຸຂອງພື້ນເຮືອນທີ່ສາມາດນໍາໃຊ້ໄດ້, ແລະກໍາຈັດຄວາມຕ້ອງການໄນໂຕຣເຈນທີ່ມີຄ່າໃຊ້ຈ່າຍຫຼືການອົບໃນອຸນຫະພູມສູງເລື້ອຍໆ.

ຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງ: ຂໍ້ມູນຈໍາເພາະ

ຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງ: ຄຸນສົມບັດ

▸ ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງ: <1%RH, ສະເຫນີການແກ້ໄຂການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນຕໍ່າສຸດສໍາລັບ MSL 4, 5, 5a, ແລະ 6.

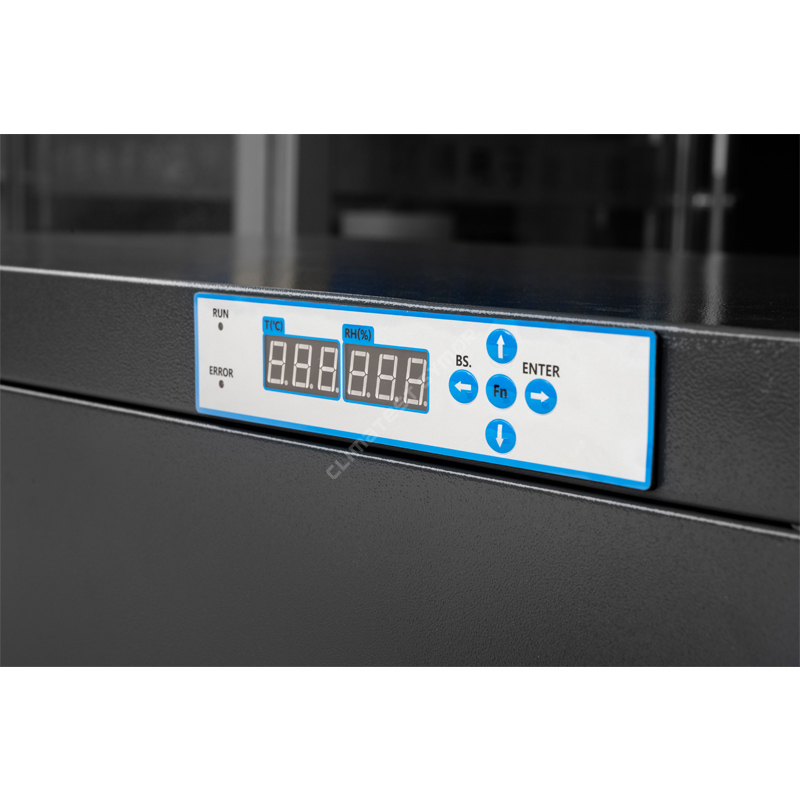

▸ຈໍສະແດງຜົນດິຈິຕອນ: ຈໍສະແດງຜົນ LED HD ທີ່ຄວບຄຸມດ້ວຍໄມໂຄຄອມພິວເຕີ, ການຕັ້ງຄ່າ RH ທີ່ເປັນມິດກັບຜູ້ໃຊ້, ການຕິດຕາມເວລາຈິງ.

▸ESD-safe: ຄວາມຕ້ານທານຕໍ່ພື້ນຜິວ 10⁵–10⁹ Ω.

▸ ຊັ້ນວາງທີ່ສາມາດປັບໄດ້: ສາມາດປັບຄວາມສູງໄດ້, ຮອງຮັບອົງປະກອບຂະໜາດຕ່າງໆ.

▸ຟັງຊັນຫນ່ວຍຄວາມຈໍາ: ບໍ່ຈໍາເປັນຕ້ອງຣີເຊັດຫຼັງຈາກໄຟຫມົດ.

▸ປະສິດທິພາບພະລັງງານ: ການປະຫຍັດພະລັງງານ, ໃນຂະນະທີ່ຮັກສາການຄວບຄຸມຄວາມຊຸ່ມຊື່ນທີ່ມີປະສິດທິພາບສູງ.

ວິທີການ dehumidify?

ຫຼັກການ dehumidifying ຕ່ໍາກວ່າ 1%RH Dry Cabinets ແມ່ນ "ການດູດຊຶມທາງກາຍະພາບຜ່ານ sieves ໂມເລກຸນ + ການຟື້ນຟູ cyclic" (ວິທີການທີ່ເຊື່ອຖືໄດ້ຫຼາຍທີ່ສຸດ), ຕູ້ເຢັນ TE ປົກກະຕິບໍ່ສາມາດບັນລຸລະດັບຄວາມຊຸ່ມຊື່ນຕ່ໍາສຸດດັ່ງກ່າວ.

ຂະບວນການດູດຊຶມ: sieves ໂມເລກຸນຖືກນໍາໃຊ້ເປັນວັດສະດຸ adsorbent ໃນຕູ້; sieves ເຫຼົ່ານີ້ມີເຄືອຂ່າຍຂະຫນາດໃຫຍ່ຂອງ micropores nanoscale ທີ່ adsorb molecules ນ້ໍາຈາກອາກາດ - ຄ້າຍຄື sponge ດູດນ້ໍາ. ພັດລົມດຶງອາກາດທີ່ມີຄວາມຊຸ່ມຊື່ນເຂົ້າໄປໃນຫົວຫນ່ວຍແຫ້ງ, ບ່ອນທີ່ໂມເລກຸນຂອງນ້ໍາໄດ້ຮັບການດູດຊຶມທາງກາຍະພາບ, ແລະອາກາດແຫ້ງຈະຖືກກັບຄືນສູ່ພາຍໃນຕູ້.

ການຟື້ນຟູຂະບວນການ:ເມື່ອ sieve ໂມເລກຸນເຖິງຄວາມອີ່ມຕົວຂອງ adsorption, ລະບົບອັດຕະໂນມັດຈະເລີ່ມຕົ້ນການໃຫ້ຄວາມຮ້ອນໃນອຸນຫະພູມຕ່ໍາຄ່ອຍໆເພື່ອປ່ຽນໂມເລກຸນນ້ໍາ adsorbed ເຂົ້າໄປໃນ vapor ນ້ໍາ, ເຊິ່ງຫຼັງຈາກນັ້ນໄດ້ຖືກຂັບໄລ່ອອກຈາກຕູ້; sieve ໂມເລກຸນດັ່ງນັ້ນຈຶ່ງຟື້ນຟູຄວາມສາມາດໃນການດູດຊຶມຄວາມຊຸ່ມຂອງມັນ.

ຕ່ໍາກວ່າ 1%RH Dry Cabinets ຮັບຮອງເອົາເຕັກໂນໂລຊີກ້າວຫນ້າທາງດ້ານ, ລວມທັງ Switzerland-ນໍາເຂົ້າຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ (RH) ແລະເຊັນເຊີອຸນຫະພູມ, ເພື່ອຮັບປະກັນການຄວບຄຸມທີ່ຊັດເຈນແລະຕິດຕາມກວດກາສະພາບແວດລ້ອມພາຍໃນ, ຄວາມຖືກຕ້ອງຂອງເຊັນເຊີຄວາມຊຸ່ມຊື່ນແມ່ນ +/-2%RH. ໂດຍການຮັກສາສະພາບແວດລ້ອມທີ່ມີຄວາມຫມັ້ນຄົງ, ຄວາມຊຸ່ມຊື່ນຕ່ໍາ, ຕູ້ແຫ້ງປະສິດທິຜົນປົກປ້ອງສິ່ງຂອງທີ່ລະອຽດອ່ອນຈາກຜົນກະທົບທີ່ເປັນອັນຕະລາຍຂອງຄວາມຊຸ່ມຊື່ນ.

ຄໍາຮ້ອງສະຫມັກໃນ SMT Electronics Manufacturing

ຕູ້ແຫ້ງຕ່ຳກວ່າ 1%RH ແມ່ນຈຳເປັນສຳລັບອຸປະກອນທີ່ອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື່ນ (MSDs) ທີ່ຖືກຈັດປະເພດເປັນ MSL 4, 5, 5A, ແລະ 6 ຕໍ່ມາດຕະຖານ IPC/JEDEC J-STD-033:

▸ ກໍລະນີການນຳໃຊ້ຂັ້ນຕົ້ນ: ປ້ອງກັນ "ຜົນກະທົບຂອງປັອບຄອນ": ໃນລະຫວ່າງການເຊື່ອມໂລຫະຄືນໃໝ່ (ອຸນຫະພູມສູງສຸດ ~ 260 ອົງສາເຊ), ຄວາມຊຸ່ມຊື້ນທີ່ຕິດຢູ່ພາຍໃນຊຸດ IC ພລາສຕິກປ່ຽນເປັນໄອນ້ຳ, ເຮັດໃຫ້ເກີດຮອຍແຕກ ແລະ ຮອຍແຕກພາຍໃນ. ການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນຕ່ໍາສຸດຈະລົບລ້າງຄວາມຊຸ່ມຊື່ນນີ້ກ່ອນທີ່ຈະ soldering.

▸ຢຸດຊີວິດພື້ນ: ເມື່ອ MSDs ອອກຈາກຖົງປ້ອງກັນຄວາມຊຸ່ມຊື່ນທີ່ຜະນຶກເຂົ້າກັນ, ໂມງ "ຊີວິດຊັ້ນ" ຂອງພວກເຂົາຈະເລີ່ມຫມາຍ. ການເກັບຮັກສາພວກມັນໄວ້ໃນຕູ້ <1%RH ຈະຢຸດການຈັບເວລານີ້ໄວ້ຊົ່ວຄາວໄດ້ຢ່າງມີປະສິດທິພາບ, ເຮັດໃຫ້ສ່ວນປະກອບທີ່ບໍ່ໄດ້ໃຊ້ແລ້ວສາມາດເກັບຮັກສາໄວ້ຢ່າງປອດໄພ ແລະ ນຳກັບມາໃຊ້ໃໝ່ໃນພາຍຫຼັງໂດຍບໍ່ຕ້ອງອົບ.

▸ ປ້ອງກັນການອອກຊິເດຊັນ: ບັນຍາກາດທີ່ແຫ້ງແລ້ງທີ່ສຸດປ້ອງກັນການເກີດຜຸພັງຂອງແຜ່ນທອງແດງທີ່ເປີດເຜີຍ, ສໍາເລັດຮູບເງິນ, ແລະພື້ນຜິວທີ່ solderable - ຮັກສາການ solder ສໍາລັບການປີ.

ຊີວິດຂອງພື້ນເຮືອນຫມາຍເຖິງເວລາສູງສຸດທີ່ອະນຸຍາດໃຫ້ MSD (ອຸປະກອນຄວາມອ່ອນໄຫວດ້ານຄວາມຊຸ່ມຊື່ນ) ສາມາດຢູ່ໃນສະພາບແວດລ້ອມຂອງໂຮງງານມາດຕະຖານ (≤30°C / 60% RH), ຫຼັງຈາກຖືກເອົາອອກຈາກຖົງດູດຄວາມຊຸ່ມຊື້ນຂອງມັນ, ໃນຂະນະທີ່ຍັງປອດໄພສໍາລັບການວາງແລະ reflow soldering.

ວິທີການສະຫມັກ: ເມື່ອອົງປະກອບ MSL ລະດັບ 4-6 ໄດ້ຖືກໂຍກຍ້າຍອອກຈາກຖົງສູນຍາກາດ, ຖ້າຂະບວນການຍຶດຕິດແລະ reflow ບໍ່ສໍາເລັດພາຍໃນຊີວິດຂອງພື້ນເຮືອນທີ່ກໍານົດ, ພວກມັນຕ້ອງຖືກວາງໄວ້ໃນຕູ້ແຫ້ງຕ່ໍາກວ່າ 1% RH. ໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນຕ່ໍາສຸດຂອງ <1% RH ນີ້, ຂະບວນການດູດຊຶມຄວາມຊຸ່ມຂອງອົງປະກອບແມ່ນ "ຢຸດຊົ່ວຄາວ", ແລະຊີວິດຂອງພື້ນເຮືອນທີ່ຍັງເຫຼືອຢຸດເຊົາການບໍລິໂພກ, ຕູ້ແຫ້ງຮູ້ວ່າບໍ່ມີການອົບກ່ອນ, ເຊິ່ງສາມາດຖືກໂຫລດໂດຍກົງໃສ່ສາຍສໍາລັບການນໍາໃຊ້, ດັ່ງນັ້ນການເພີ່ມປະສິດທິພາບການຜະລິດຢ່າງຫຼວງຫຼາຍ.

ໂປຣໄຟລ໌ຄວາມຊຸ່ມຊື່ນໃນເວລາຈິງ(ຄວາມຊຸ່ມຊື່ນ 60%RH, ບໍ່ມີການໂຫຼດ):

ເປີດປະຕູເປັນເວລາ 30 ວິນາທີໃນແຕ່ລະຄັ້ງ, ຈາກນັ້ນປິດ:

ການເກັບຮັກສາໄລຍະຍາວໂດຍບໍ່ມີການເປີດປະຕູ:

ການວັດແທກຄວາມຊຸ່ມຊື່ນໃນເວລາຈິງກ່ອນການຂົນສົ່ງ

ພວກເຮົາໃຊ້ hygrometer Rotronics ທີ່ມີຄວາມແມ່ນຍໍາສູງເພື່ອວັດແທກ 1%RH ຕູ້ແຫ້ງຂ້າງລຸ່ມນີ້ກ່ອນທີ່ຈະສົ່ງອອກ, ແລະອອກໃບຢັ້ງຢືນການປັບ, ພວກເຮົາລະມັດລະວັງ debug ທຸກໆຕູ້ແລະໃຫ້ແນ່ໃຈວ່າທຸກຢ່າງເຮັດວຽກດີຫຼັງຈາກມາຮອດມືລູກຄ້າ, ນີ້ແມ່ນຄວາມຮັບຜິດຊອບ, Symor ກັງວົນກ່ຽວກັບການຄວບຄຸມຄຸນນະພາບແລະຄໍາຕິຊົມຂອງລູກຄ້າກ່ຽວກັບຕູ້ແຫ້ງຂອງພວກເຮົາ, ພວກເຮົາຄິດວ່າເປັນຫຍັງລູກຄ້າຈຶ່ງເຮັດຊ້ໍາອີກ.

ຄວາມແຕກຕ່າງລະຫວ່າງຕູ້ແຫ້ງແລະຕູ້ໄນໂຕຣເຈນ:

▸ ຕູ້ອົບແຫ້ງໃຊ້ເຄື່ອງແຫ້ງເພື່ອລະບາຍຄວາມຊຸ່ມຊື້ນ, ບໍ່ມີເຄື່ອງບໍລິໂພກ, ບໍ່ມີການປ່ຽນແທນ, ແລະພວກມັນດູດຄວາມຊຸ່ມຊື່ນແລະປ່ອຍມັນອອກສູ່ພາຍນອກໂດຍອັດຕະໂນມັດ.

▸ຕູ້ໄນໂຕຣເຈນໃຊ້ການຊໍາລະໄນໂຕຣເຈນເພື່ອບັນລຸລະດັບຄວາມຊຸ່ມຊື່ນແລະລະດັບອົກຊີເຈນຕ່ໍາ, ອາຍແກັສ N2 ແມ່ນບໍລິໂພກໄດ້.

ອົງປະກອບທີ່ຕ້ອງການ <1%RH ຕູ້ແຫ້ງ:

▸ICs, BGAs, QFPs, ແລະອົງປະກອບ SMD ທັງໝົດທີ່ມີ MSL 5/6

▸ PCBs ເປົ່າ (ປ້ອງກັນການຜຸພັງແລະການດູດຊຶມຄວາມຊຸ່ມຊື່ນ)

▸ 3D ຝຸ່ນໂລຫະເຄື່ອງພິມ (hygroscopic ແລະ reactive)

ການປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາ

ຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງໄດ້ຖືກອອກແບບເພື່ອຕອບສະຫນອງຫຼືເກີນ:

IPC/JEDEC J-STD-033              ການຈັດການ, ການຫຸ້ມຫໍ່ ແລະ ການເກັບຮັກສາ MSDs

IPC-1601                                  Storage and handling of PCBs

IEC 61340-5-1                                                                                                                                                                                                                                  ESD

ໃຜຊື້ຈາກພວກເຮົາ?

Symor ຂາຍຕູ້ຄວບຄຸມຄວາມຊຸ່ມຊື່ນຕໍ່າໃຫ້ກັບຜູ້ຜະລິດເຊມິຄອນດັກເຕີ ແລະອີເລັກໂທຣນິກທີ່ມີຊື່ສຽງຂອງໂລກເຊັ່ນ: Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn, ແລະມະຫາວິທະຍາໄລເຊັ່ນ Stanford, Illinois, ETH Zürich........ຕູ້ແຫ້ງຂອງພວກເຮົາຊ່ວຍລູກຄ້າ:

▸ທີ່ຢູ່ ຈຸດເຈັບປວດຫຼັກ: ການແກ້ໄຂສິ່ງທ້າທາຍຂອງ MSD (ອຸປະກອນທີ່ອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື່ນ) ຢ່າງສົມບູນ

▸ຫຼຸດ​ຜ່ອນ​ຄ່າ​ໃຊ້​ຈ່າຍ​ແລະ​ປັບ​ປຸງ​ປະ​ສິດ​ທິ​ພາບ​ການ​ປະ​ກອບ​: ໄດ້​ນໍາ​ເອົາ​ຜົນ​ຕອບ​ແທນ​ທີ່​ສໍາ​ຄັນ​ຂອງ​ການ​ລົງ​ທຶນ (ROI​)

▸ປະສິດທິພາບຜະລິດຕະພັນພິເສດ: ເຕັກໂນໂລຊີການຄວບຄຸມຄວາມຊຸ່ມຊື່ນທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້

ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມກ່ຽວກັບຕ່ໍາກວ່າ 1%RH ຕູ້ແຫ້ງ, ກະລຸນາຢ້ຽມຊົມເວັບໄຊທ໌ຂອງພວກເຮົາwww.climatestsymor.com, ຫຼືສົ່ງອີເມວໄປທີ່ sales@climatestsymor.com. ພວກເຮົາຈະຕອບທ່ານໄວເທົ່າທີ່ຈະເປັນໄປໄດ້ ແລະຍິນດີຕ້ອນຮັບການຮ່ວມມືທີ່ເປັນໄປໄດ້.
