Climatest Symor® ແມ່ນຜູ້ຜະລິດຕູ້ແຫ້ງ ESD ຂອງຈີນ, ພວກເຮົາເຮັດຕູ້ແຫ້ງ ESD ປະເພດຕ່າງໆດ້ວຍລາຄາທີ່ແຂ່ງຂັນສູງ. ຕູ້ແຫ້ງ ESD ແຕ່ລະແມ່ນໄດ້ຮັບການສະຫນັບສະຫນູນການບໍລິການທີ່ດີທີ່ສຸດ, ແລະມາພ້ອມກັບການຮັບປະກັນສອງປີ, ຄວາມຊຸ່ມຊື່ນແມ່ນອັດຕະໂນມັດສໍາລັບ<5%RH Series, we sell ESD dry cabinets to multinational electronic/semiconductor manufacturers, with excellent feedback.

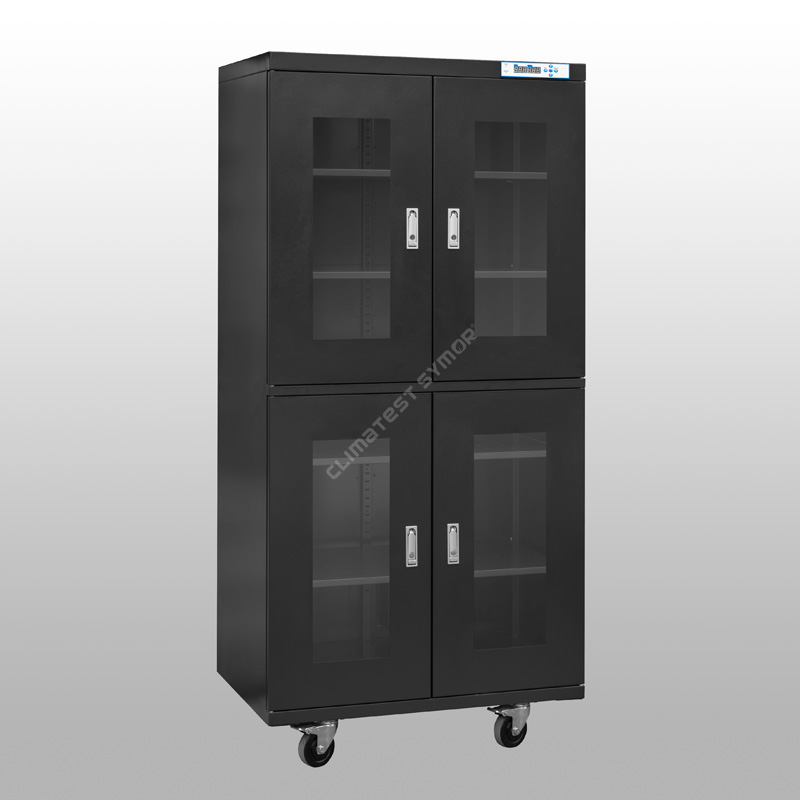

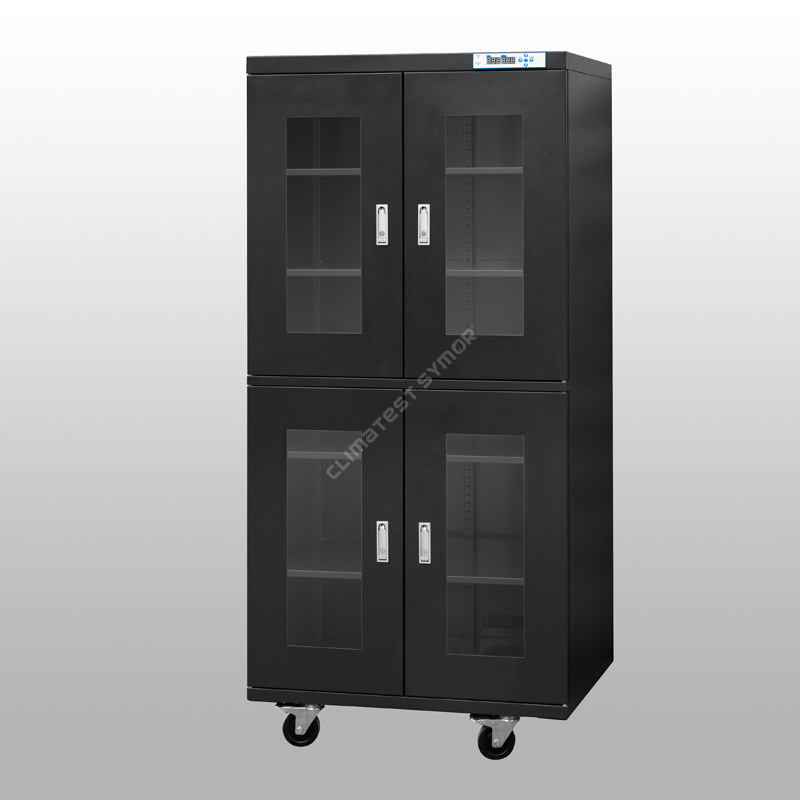

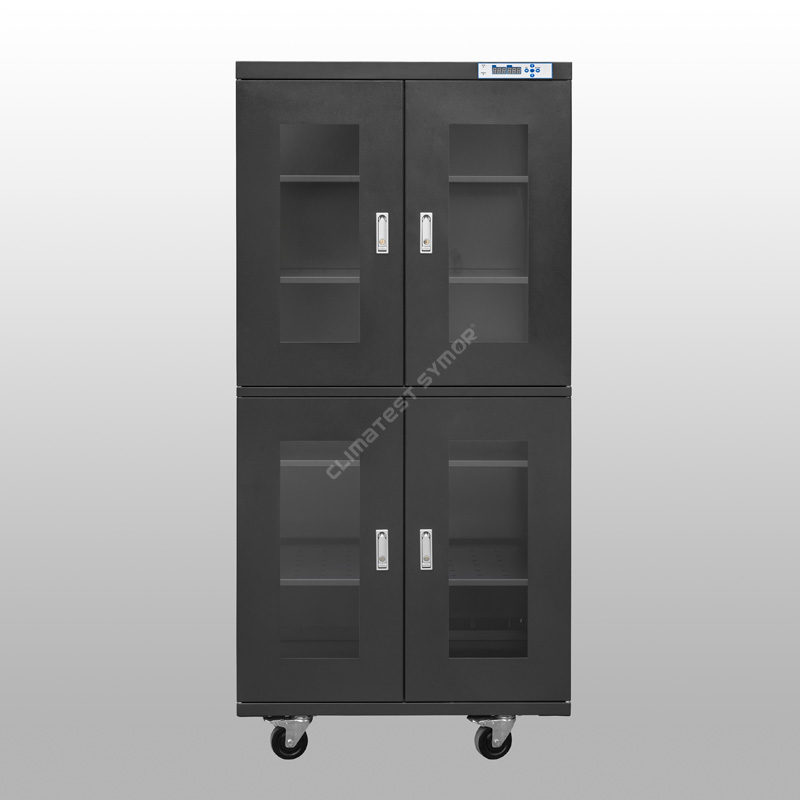

ຮູບແບບ: TDU870F
ຄວາມຈຸ: 870L
ຄວາມຊຸ່ມຊື່ນ:<5%RH Automatic
ເວລາຟື້ນຟູ: ສູງສຸດ. 30 ນາທີຫຼັງຈາກເປີດປະຕູ 30 ວິນາທີຫຼັງຈາກນັ້ນປິດ. (ອາກາດລ້ອມຮອບ 25º 60%RH)
ຊັ້ນວາງ: 5pcs
ສີ: ສີຟ້າເຂັ້ມ, ປອດໄພ ESD
ຂະໜາດພາຍໃນ: W898*D572*H1698 MM
ຂະໜາດພາຍນອກ: W900*D600*H1890 MM
ລາຍລະອຽດ
ສະພາບອາກາດສູງສຸດ Symor® ຕູ້ແຫ້ງ ESD ສະຫນອງສະພາບແວດລ້ອມຄວາມຊຸ່ມຊື່ນຕ່ໍາສຸດ 5% RH ສໍາລັບອົງປະກອບ MSL, ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍລະບົບ dehumidifying ຫລ້າສຸດ, ອົງປະກອບ MSL ທີ່ເກັບຮັກສາໄວ້ຢ່າງປອດໄພຢູ່ໃນຕູ້ແຫ້ງ ESD ນີ້ມີຊີວິດພື້ນທີ່ບໍ່ມີຂອບເຂດ, ນີ້ຈະແກ້ໄຂຢ່າງສົມບູນ IC popcorn / micro- ບັນຫາຮອຍແຕກໃນລະຫວ່າງຂະບວນການ reflow, ຕູ້ແຫ້ງ ESD ສອດຄ່ອງກັບມາດຕະຖານ IPC/JEDEC J-STD-033.
ຂໍ້ມູນຈໍາເພາະ
ໂໝດ # ດ້ວຍຟັງຊັນ F: ESD, ສີຟ້າເຂັ້ມ.
ໂໝດ # ບໍ່ມີ F: ບໍ່ມີຟັງຊັນ ESD, ອອກສີຂາວ
ຕົວແບບ |
ຄວາມອາດສາມາດ |
ຂະໜາດພາຍໃນ (W×D×H,mm) |
ຂະໜາດພາຍນອກ (W×D×H,mm) |
ພະລັງງານສະເລ່ຍ (W) |
ນ້ຳໜັກລວມ (KG) |
ສູງສຸດ. ໂຫຼດ/ຊັ້ນວາງ (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
x |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ຄຸນນະສົມບັດ

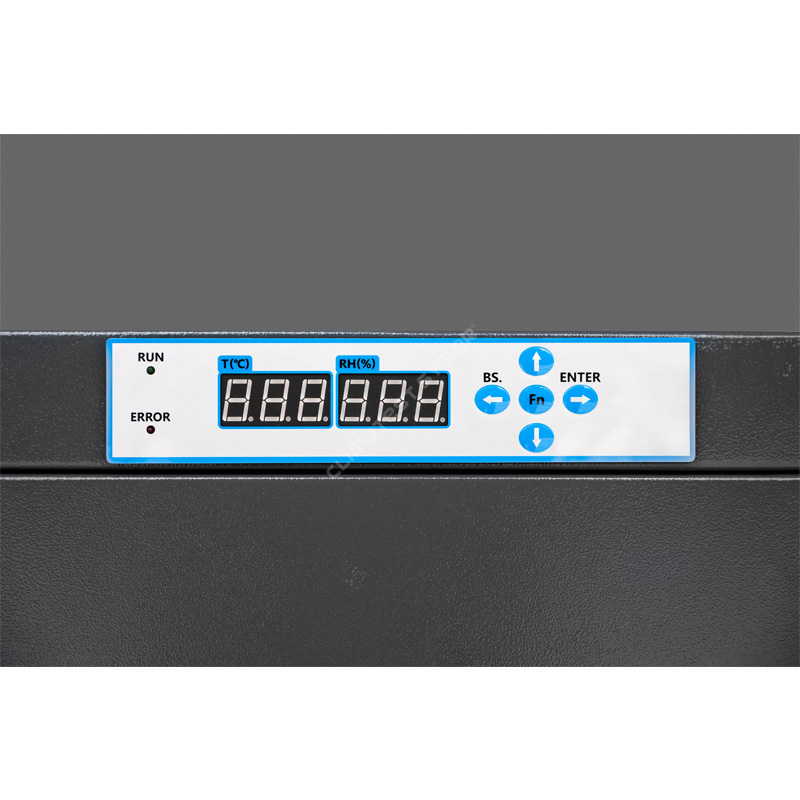

·ຮັບຮອງເອົາສະວິດເຊີແລນຕົ້ນສະບັບນໍາເຂົ້າຄວາມຊຸ່ມຊື່ນ & ເຊັນເຊີອຸນຫະພູມ.
- ນີ້ຮັບປະກັນຄວາມຖືກຕ້ອງສູງໃນການນໍາໃຊ້, Climatetest Symor® ຕູ້ແຫ້ງ ESD ມີຟັງຊັນຫນ່ວຍຄວາມຈໍາ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງໃຫມ່ຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ.
·ຜະລິດໂດຍເຫຼັກກ້າສັງກະສີຄວາມຫນາ 1.2 ມມ, ດ້ວຍການແຕ້ມຮູບ DuPont ESD ຂອງສະຫະລັດ.
- ການອອກແບບໂຄງປະກອບການເສີມ, ການໂຫຼດທີ່ດີເລີດ, ການປິ່ນປົວຫນ້າດິນທີ່ມີ 18 ຂະບວນການສີ, ມູນຄ່າການຕໍ່ຕ້ານ static ພົບ 106 -108©, ຍັງມີການຕໍ່ຕ້ານ corrosion ທີ່ເຂັ້ມແຂງ.
· 3.2mm ປ່ອງຢ້ຽມແກ້ວ tempered ຄວາມເຂັ້ມສູງສໍາລັບການສັງເກດທີ່ດີກວ່າ.

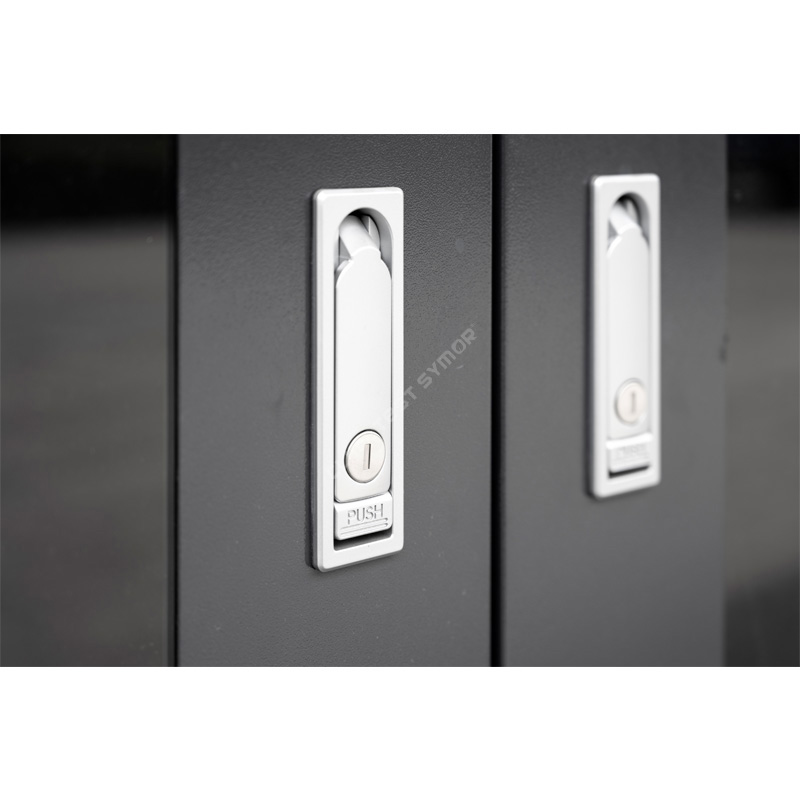

- lock ໂລຫະປະສົມສັງກະສີຮາບພຽງ, ມີຄວາມແຫນ້ນຂອງອາກາດທີ່ສົມບູນແບບແລະຫນ້າທີ່ຕ້ານການລັກ, ປະສິດທິພາບການຜະນຶກຕູ້ແຫ້ງ ESD ແມ່ນດີເລີດ.
·ດ້ວຍຟັງຊັນຫນ່ວຍຄວາມຈໍາ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງໃຫມ່ຫຼັງຈາກພະລັງງານລົ້ມເຫຼວ.
- ຕູ້ ESD ແຫ້ງສາມາດຈື່ຄ່າການຕັ້ງຄ່າສຸດທ້າຍໂດຍອັດຕະໂນມັດຫຼັງຈາກປິດໄຟ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງອີກເທື່ອຫນຶ່ງ.
· ໜ່ວຍງານແຫ້ງທີ່ມີພະລັງງານທີ່ມີຊີວິດຄາດຄະເນ +15 ປີ.
- ຕູ້ອົບແຫ້ງ ESD ຮັບຮອງເອົາຫນ່ວຍແຫ້ງ sieve ໂມເລກຸນ 4A, ເຕັກນິກທີ່ກ້າວຫນ້າທີ່ສຸດ, ມັນສາມາດຟື້ນຟູໄດ້ໂດຍອັດຕະໂນມັດ, ບໍ່ຈໍາເປັນຕ້ອງປ່ຽນແທນ.
·ມີການຕິດຕັ້ງລູກປືນທົ່ວໄປຢູ່ດ້ານລຸ່ມ, ປອດໄພ ESD.
- ຢາງພາລາ PU ທີ່ເສີມກໍາລັງຖືກຕິດຕັ້ງຢູ່ດ້ານລຸ່ມຂອງຕູ້ແຫ້ງ ESD, ສອງດ້ານຫນ້າມີເບກເພື່ອສະດວກໃນການເຄື່ອນຍ້າຍແລະຢຸດ.
ຄໍານິຍາມຂອງ Climatetest Symor® ຕູ້ແຫ້ງ ESD?
ສະພາບອາກາດສູງສຸດ Symor® ຕູ້ແຫ້ງ ESD, ຍັງເອີ້ນວ່າ ESD ຕູ້ເກັບມ້ຽນແຫ້ງ, ເປັນຕູ້ທີ່ມີການຄວບຄຸມຄວາມຊຸ່ມຊື່ນທາງອີເລັກໂທຣນິກທີ່ຮັກສາຄ່າຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງຄົງທີ່ (RH) ອັດຕະໂນມັດ, ຕູ້ແຫ້ງ ESD ມີຂະຫນາດແລະຮູບຮ່າງທີ່ແຕກຕ່າງກັນ, ມັນສາມາດຮັກສາຄວາມຊຸ່ມຊື່ນຕ່ໍາກວ່າ 5% RH. ສະພາບແວດລ້ອມທີ່ເຊື່ອຖືໄດ້, ດ້ວຍການຄວບຄຸມ RH ທີ່ຊັດເຈນ, ແຕ່ຕ້ອງການການສະຫນອງພະລັງງານຄົງທີ່.
ຕູ້ແຫ້ງ ESD ມີອິດທິພົນຕໍ່ການຜະລິດ SMT ແນວໃດ?
ອົງປະກອບຂອງ MSL, ເຊັ່ນ IC, BGA, PCB, ມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື່ນຫຼາຍ, ອົງປະກອບເຫຼົ່ານີ້ມີຄວາມຕ້ອງການທີ່ເຄັ່ງຄັດສໍາລັບສະພາບແວດລ້ອມການເກັບຮັກສາ, ບໍ່ເຫມືອນກັບຫ້ອງແຫ້ງປ້ອງກັນຄວາມຊຸ່ມຊື່ນຂອງພົນລະເຮືອນ, ຕູ້ແຫ້ງ ESD ສາມາດບັນລຸຄ່າຄວາມຊຸ່ມຊື່ນຕ່ໍາຫຼາຍ, ການ dehumidifying ແລະ. ຄວາມໄວການຟື້ນຕົວແມ່ນໄວທີ່ສຸດ, ຕູ້ທັງຫມົດແມ່ນ ESD ປອດໄພ.
ໃນລະຫວ່າງການຂະບວນການ reflow, ຕິດຕາມຄວາມຊຸ່ມຊື້ນເຂົ້າໄປໃນຊຸດ IC, ຄວາມກົດດັນຄວາມຊຸ່ມຊື່ນເພີ່ມຂຶ້ນເນື່ອງຈາກການໃຫ້ຄວາມຮ້ອນ, ຄວາມຊຸ່ມຊື່ນທີ່ດູດຊຶມໄດ້ຂະຫຍາຍອອກຢ່າງໄວວາພາຍໃນ, ນີ້ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍທີ່ບໍ່ສາມາດເບິ່ງເຫັນໄດ້, ເຊັ່ນ: ສາຍໄຟລົ້ມເຫຼວ, popcorn ແລະ micro-cracking, ເຖິງແມ່ນ cracking ກັບຫນ້າດິນ, ເຫຼົ່ານີ້. ຂໍ້ບົກພ່ອງບໍ່ແມ່ນເລື່ອງງ່າຍທີ່ຈະເຫັນຢູ່ໃນຂັ້ນຕອນຕົ້ນ, ຢ່າງໃດກໍຕາມ, ເຫຼົ່ານີ້ເບິ່ງບໍ່ເຫັນ, ບັນຫາທີ່ມີທ່າແຮງເຂົ້າໄປໃນຕະຫຼາດ, ຫຼັງຈາກນັ້ນຜະລິດຕະພັນຄະນະວິຊາກັບຄືນມາແລະຈົ່ມປະຕິບັດຕາມ.
ການເກັບຮັກສາປົກກະຕິ |
ຂະບວນການ Reflow |
||
|
|
|
|
ຄວາມຊຸ່ມຊື້ນໃນສະພາບແວດລ້ອມເຈາະເຂົ້າໄປໃນຊຸດ. |
ໃນລະຫວ່າງການໃຫ້ຄວາມຮ້ອນ, ຄວາມກົດດັນອາຍນ້ໍາເພີ່ມຂຶ້ນ, ເຊິ່ງແຍກຕົວຕາຍແລະຢາງ. |
ອາຍນ້ຳສືບຕໍ່ຂະຫຍາຍອອກພາຍໃຕ້ການໃຫ້ຄວາມຮ້ອນ, ພັດອອກຊຸດຕ່າງໆ. |
ອາຍນ້ໍາແຕກແພັກເກັດ, ເຊິ່ງກໍ່ໃຫ້ເກີດ microcracking. |
ຕູ້ເກັບມ້ຽນແຫ້ງ ESD ສາມາດຮັກສາ <5%RH ໄດ້ຢ່າງມີປະສິດທິພາບ, ເຊິ່ງກໍາຈັດຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວທີ່ເປັນຜົນມາຈາກການເກັບຮັກສາທີ່ບໍ່ເຫມາະສົມໃນລະຫວ່າງການປະກອບຂະບວນການ.IPC/JEDEC J-STD-033 ມາດຕະຖານກໍານົດມາດຕະຖານສໍາລັບການຈັດການ, ການຫຸ້ມຫໍ່, ການຂົນສົ່ງແລະການນໍາໃຊ້ຄວາມຊຸ່ມຊື່ນ / Reflow ທີ່ລະອຽດອ່ອນ. Surface Mount Devices.ârau, ມັນຮຽກຮ້ອງໃຫ້ມີການເກັບຮັກສາຄວາມຊຸ່ມຕ່ໍາສໍາລັບອົງປະກອບທີ່ລະອຽດອ່ອນຄວາມຊຸ່ມ.
ເປັນຫຍັງທ່ານຕ້ອງການຕູ້ແຫ້ງ ESD ສໍາລັບການເກັບຮັກສາ SMD?
ອຸປະກອນ MSD ໂດຍທົ່ວໄປແມ່ນວົງຈອນປະສົມປະສານ, ປະກອບດ້ວຍອົງປະກອບທີ່ແຕກຕ່າງກັນ, ອົງປະກອບເຫຼົ່ານີ້ແມ່ນປະກອບໂດຍຜ່ານການວາງ, ນີ້ inevitably ເຮັດໃຫ້ເກີດຊ່ອງຫວ່າງລະຫວ່າງອົງປະກອບ, ຊ່ອງຫວ່າງເປັນປັດໃຈຕົ້ນຕໍຂອງ MSD ຄວາມຊຸ່ມຊື່ນ, ຄວາມຊຸ່ມຊື້ນຈະເຈາະ, ແລະຄ່ອຍໆເຂົ້າໄປໃນ SMD, ໃນເວລາທີ່ penetration ບັນລຸໄດ້. ໃນລະດັບໃດຫນຶ່ງ, SMD ໄດ້ຮັບຄວາມຊຸ່ມຊື່ນແລະລົ້ມເຫລວ.
ການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນຕ່ໍາ MSD, ມີຈຸດປະສົງເພື່ອຄວບຄຸມຊີວິດກອງປະຊຸມ SMD, ຕູ້ແຫ້ງ ESD ສະຫນອງການແກ້ໄຂການເກັບຮັກສາທີ່ມີປະສິດທິພາບ, ການປະຕິບັດຕູ້ແຫ້ງ ESD ກໍານົດຜົນກະທົບການເກັບຮັກສາ SMD, ຕູ້ແຫ້ງ ESD ມືອາຊີບຄວນບັນລຸຄວາມຊຸ່ມຊື່ນຕ່ໍາ, antistatic ແລະຫນ້າທີ່ dehumidifying ໄວ.
ລະດັບ SMD ກໍານົດລະດັບຄວາມຊຸ່ມຊື່ນທີ່ຕ້ອງການ. ໃນລະດັບ SMD ໃນປະຈຸບັນ, ຄວາມຊຸ່ມຊື້ນທີ່ໃຊ້ທົ່ວໄປແມ່ນ 20%, 10% ແລະ 5% RH.
ສະພາບອາກາດສູງສຸດ Symor® ຕູ້ແຫ້ງ ESD ຮັບຮອງເອົາອຸນຫະພູມທີ່ນໍາເຂົ້າຈາກປະເທດສະວິດເຊີແລນ. ເຊັນເຊີ RH, ຄວາມຜິດພາດແມ່ນ +/-2%RH, ມີຄວາມແມ່ນຍໍາສູງແລະຄວາມຫມັ້ນຄົງສູງ, ຄວາມຊຸ່ມຊື່ນສາມາດປັບໄດ້, ຄວາມແຫນ້ນຂອງອາກາດແມ່ນດີເລີດ.
ຄໍາຮ້ອງສະຫມັກຕູ້ແຫ້ງ ESD
ຕູ້ແຫ້ງ ESD ເປັນສິ່ງຈໍາເປັນໃນອຸດສາຫະກໍາການຜະລິດເອເລັກໂຕຣນິກ / semiconductor, ມັນແມ່ນການແກ້ໄຂການເກັບຮັກສາທີ່ດີທີ່ສຸດສໍາລັບ:
â» ເຄື່ອງປະກອບ PCB, ຊິບ IC, LED, SMD, SMT, tape & reels, ກະດານສາຍໄຟພິມ (PWB), ຟິມ polymide, feeders.
â» ຕົວເກັບປະຈຸ, ຊິ້ນສ່ວນເຊລາມິກ, ຕົວເຊື່ອມຕໍ່, ສະວິດ, ແຖບເຊື່ອມ.
â» ອົງປະກອບ MSL ທີ່ໄດ້ຖືກປະກອບເປັນບາງສ່ວນ.
â» ວັດສະດຸດູດຄວາມຊຸ່ມຊື້ນ, ເຊັ່ນ: epoxy, resins, ກາວ.
ຍິ່ງໄປກວ່ານັ້ນ, ຫ້ອງອະນາໄມມີຄວາມຕ້ອງການດ້ານສຸຂະອະນາໄມທີ່ເຄັ່ງຄັດຫຼາຍ, ຮູບແບບມາດຕະຖານບໍ່ກົງກັນ, Climatest Symor® ຍັງໄດ້ສະໜອງຕູ້ແຫ້ງແບບສະແຕນເລດ (SS) ແລະ ຕູ້ສະແຕນເລດ (SS) ໄນໂຕຣເຈນ, ທັງສອງໄດ້ຖືກປັບແຕ່ງຕາມຄວາມຕ້ອງການສະເພາະຂອງລູກຄ້າ.
<5%RH Series ຄວາມໄວໃນການລະບາຍຄວາມຊຸ່ມຊື່ນ:
ເປີດປະຕູ 30 ວິນາທີແລະຫຼັງຈາກນັ້ນປິດ, ຄວາມຊຸ່ມຊື່ນຈະຟື້ນຕົວເປັນ <5%RH ພາຍໃນ 30 ນາທີ, ເບິ່ງເສັ້ນໂຄ້ງຂ້າງລຸ່ມນີ້: (ສະພາບແວດລ້ອມ 25 ອົງສາ C, ຄວາມຊຸ່ມຊື່ນ 60% RH)
ແມ່ນຫຍັງຄືວິທີການທົ່ວໄປໃນການເກັບຮັກສາອົງປະກອບໄຟຟ້າ?
1.Moisture barrier ຖົງ
â แปลงວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື້ນແມ່ນບັນຈຸຢູ່ໃນຖົງປ້ອງກັນຄວາມຊຸ່ມທີ່ຜະນຶກເຂົ້າກັນໄດ້, ມີ desiccants ແລະບັດຕົວຊີ້ວັດຄວາມຊຸ່ມຊື່ນ (HIC) ພາຍໃນ, ຜູ້ໃຊ້ກໍານົດຄວາມຊຸ່ມຊື່ນລ້ອມຮອບໃນຊຸດປິດປະທັບຕາໂດຍການກວດສອບການປ່ຽນສີຂອງຈຸດໃນລົດ.
ຂໍ້ເສຍ: ກະເປົ໋າປ້ອງກັນຄວາມຊຸ່ມ + ລົດຕົວຊີ້ວັດຄວາມຊຸ່ມຊື່ນ + ເຄື່ອງດູດຝຸ່ນ + ວຽກງານຄູ່ມື = ເຄື່ອງບໍລິໂພກ, ຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼ, ຄ່າໃຊ້ຈ່າຍສູງ.
2.ຕູ້ໄນໂຕຣເຈນ
âວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື້ນຈະຖືກເກັບໄວ້ໃນຕູ້ຟອກໄນໂຕຣເຈນ ຫຼື ອາກາດອັດແໜ້ນເພື່ອຕອບສະໜອງຄວາມຊຸ່ມຊື້ນຕໍ່າ.
â ຶ ຶ ວ ດຂໍ້ເສຍ: ການຕື່ມໄນໂຕຣເຈນ = ການບໍລິໂພກ N2 ຢ່າງຕໍ່ເນື່ອງ, ລະດັບສູງ
3.ຕູ້ແຫ້ງເອເລັກໂຕຣນິກ
âວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື້ນແມ່ນຖືກຈັດໃສ່ໃນຕູ້ແຫ້ງເອເລັກໂຕຣນິກ, ພຽງແຕ່ສຽບເຂົ້າ, ເຄື່ອງຈະເຮັດວຽກໂດຍອັດຕະໂນມັດ, ແລະມີຄວາມຊຸ່ມຊື່ນຕໍ່າຫຼາຍ.
â¹ے ຂໍ້ໄດ້ປຽບ: ບໍ່ມີເຄື່ອງບໍລິໂພກ, ບໍ່ມີວຽກເຮັດດ້ວຍມື, ບໍ່ມີການບໍລິໂພກໄນໂຕຣເຈນ, ສິ່ງແວດລ້ອມ, ພຽງແຕ່ຕ້ອງການໄຟຟ້າເລັກນ້ອຍ.
ພວກເຮົາສະຫນອງການແກ້ໄຂຕູ້ແຫ້ງ ESD ໃຫ້ກັບອຸດສາຫະກໍາຂ້າງລຸ່ມນີ້:
ການຜະລິດເອເລັກໂຕຣນິກ
ເຊມິຄອນດັກເຕີ
ການຢາ
ຫ້ອງທົດລອງ
ການບິນ
ທະຫານ
ຂໍ້ໄດ້ປຽບຂອງຕູ້ແຫ້ງ ESD
ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມກ່ຽວກັບຕູ້ ESD ແຫ້ງ, pls ໄປຢ້ຽມຢາມເວັບໄຊທ໌ຂອງພວກເຮົາ www.climatestsymor.com ຫຼືໂດຍກົງສົ່ງອີເມວໄປທີ່ sales@climatestsymor.com, ພວກເຮົາຈະເຮັດໃຫ້ທ່ານກັບຄືນໃນເວລາໄວທີ່ສຸດ, ຍິນດີຕ້ອນຮັບສໍາລັບການຮ່ວມມືທີ່ເປັນໄປໄດ້.
