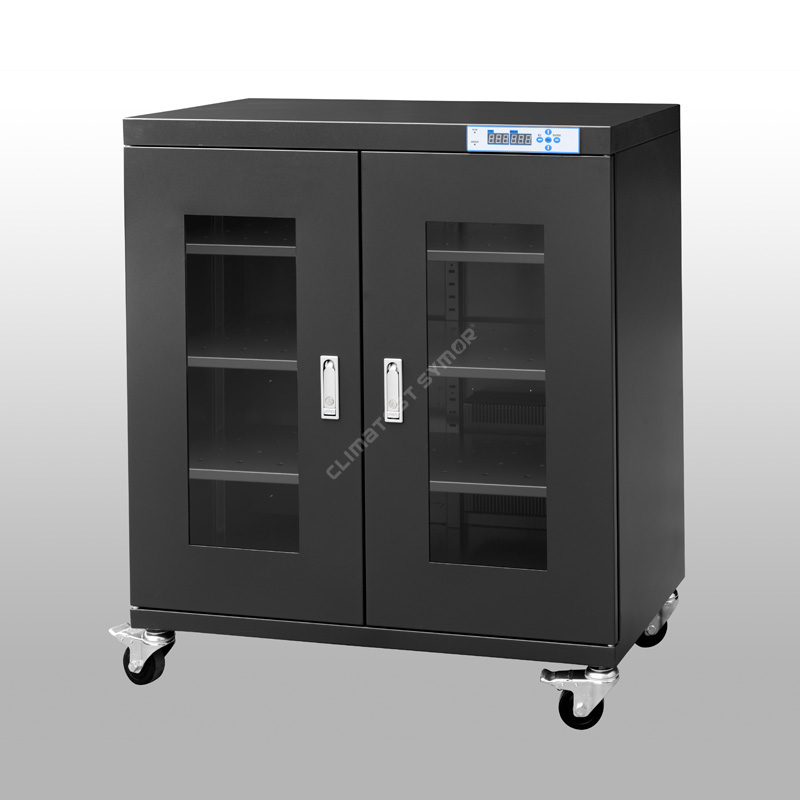

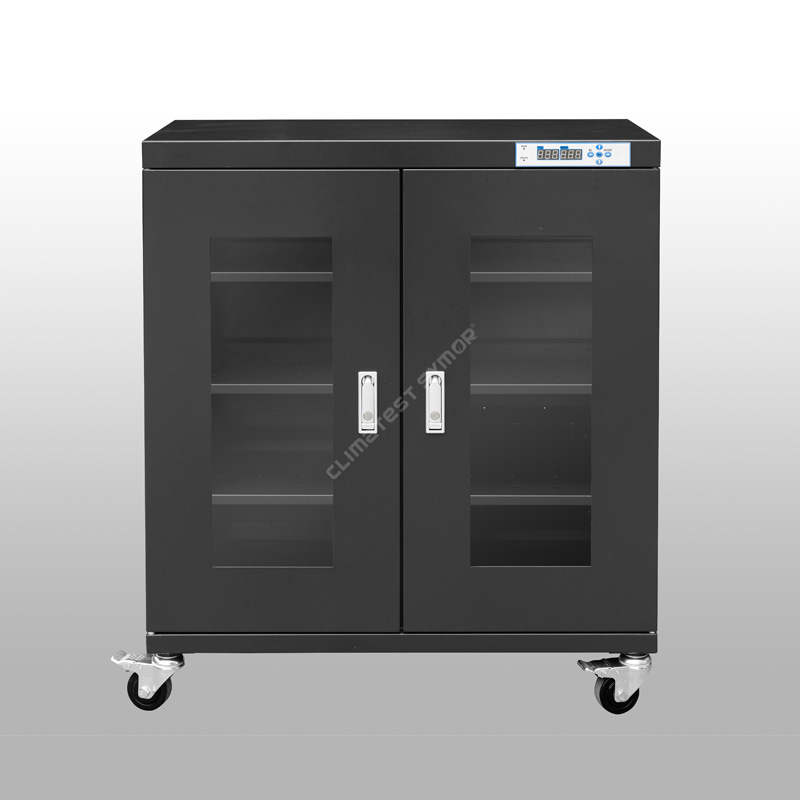

Climatetest Symor® ຕູ້ແຫ້ງສໍາລັບ PCBA ແມ່ນຜະລິດໃນປະເທດຈີນ, ມີການຄວບຄຸມຄວາມຊຸ່ມຊື່ນອັດຕະໂນມັດ, ມັນຮັກສາ<5%RH ultra-low humidity environment, dry cabinets for PCBA are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique, the company sells dry cabinets for PCBA to the world famous electronic/semiconductor manufacturers.
ຮູບແບບ: TDU435F
ຄວາມຈຸ: 435L
ຄວາມຊຸ່ມຊື່ນ:<5%RH Automatic
ເວລາຟື້ນຟູ: ສູງສຸດ. 30 ນາທີຫຼັງຈາກເປີດປະຕູ 30 ວິນາທີຫຼັງຈາກນັ້ນປິດ. (ແວດລ້ອມອ້ອມຂ້າງ 25âជន 60%RH)
ຊັ້ນວາງ: 3pcs
ສີ: ສີຟ້າເຂັ້ມ, ປອດໄພ ESD
ຂະໜາດພາຍໃນ: W898*D572*H848 MM
ຂະໜາດພາຍນອກ: W900*D600*H1010 MM
ລາຍລະອຽດ
ສະພາບອາກາດສູງສຸດ Symor® ຕູ້ແຫ້ງສໍາລັບ PCBA ສະຫນອງການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນຕ່ໍາໃນໄລຍະຍາວສໍາລັບອົງປະກອບຂອງ MSL, ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍວັດສະດຸໂລຫະປະສົມຂອງຫນ່ວຍຄວາມຈໍາຮູບຮ່າງ, ຮັບປະກັນການດໍາເນີນການງຽບແລະການບໍາລຸງຮັກສາບໍ່ມີ, ອົງປະກອບທີ່ມີຄວາມອ່ອນໄຫວຄວາມຊຸ່ມຊື່ນເກັບຮັກສາໄວ້ຢ່າງປອດໄພໃນຕູ້ແຫ້ງນີ້ມີອາຍຸການຂະຫຍາຍ, ເຊິ່ງທັງຫມົດ. ແກ້ໄຂບັນຫາປ໊ອບຄອນ / micro-cracking ໃນລະຫວ່າງການຂະບວນການ reflow, ຕູ້ແຫ້ງສໍາລັບ PCBA ຕອບສະຫນອງມາດຕະຖານ IPC / JEDEC J-STD 033.
ຕູ້ແຫ້ງສໍາລັບ PCBA Specification
ໂໝດ # ດ້ວຍຟັງຊັນ F: ESD, ສີຟ້າເຂັ້ມ.
ໂໝດ # ບໍ່ມີ F: ບໍ່ມີຟັງຊັນ ESD, ອອກສີຂາວ
ຕົວແບບ |
ຄວາມອາດສາມາດ |
ຂະໜາດພາຍໃນ (W×D×H,mm) |
ຂະໜາດພາຍນອກ (W×D×H,mm) |
ພະລັງງານສະເລ່ຍ (W) |
ນ້ຳໜັກລວມ (KG) |
ສູງສຸດ. ໂຫຼດ/ຊັ້ນວາງ (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436 ລ |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ຕູ້ແຫ້ງສໍາລັບຄຸນນະສົມບັດ PCBA

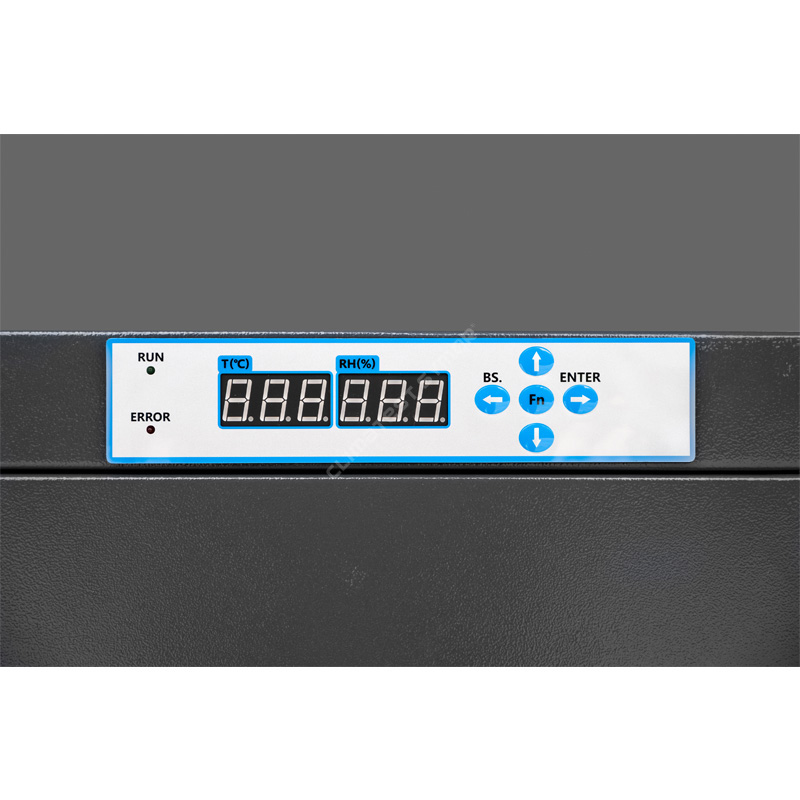

·ຮັບຮອງເອົາສະວິດເຊີແລນຕົ້ນສະບັບນໍາເຂົ້າຄວາມຊຸ່ມຊື່ນ & ເຊັນເຊີອຸນຫະພູມ.
- ນີ້ຮັບປະກັນຄວາມຖືກຕ້ອງສູງໃນການນໍາໃຊ້, Climatetest Symor® ຕູ້ແຫ້ງສໍາລັບ PCBA ມີຫນ້າທີ່ຫນ່ວຍຄວາມຈໍາ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງໃຫມ່ຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ.
·ຜະລິດໂດຍເຫຼັກກ້າສັງກະສີຄວາມຫນາ 1.2 ມມ, ດ້ວຍການແຕ້ມຮູບ DuPont ESD ຂອງສະຫະລັດ.
- ການອອກແບບໂຄງປະກອບການເສີມ, ການໂຫຼດທີ່ດີເລີດ, ການປິ່ນປົວຫນ້າດິນທີ່ມີ 18 ຂະບວນການສີ, ມູນຄ່າການຕໍ່ຕ້ານ static ພົບ 106 -108©, ຍັງມີການຕໍ່ຕ້ານ corrosion ທີ່ເຂັ້ມແຂງ.
· 3.2mm ປ່ອງຢ້ຽມແກ້ວ tempered ຄວາມເຂັ້ມສູງສໍາລັບການສັງເກດທີ່ດີກວ່າ.

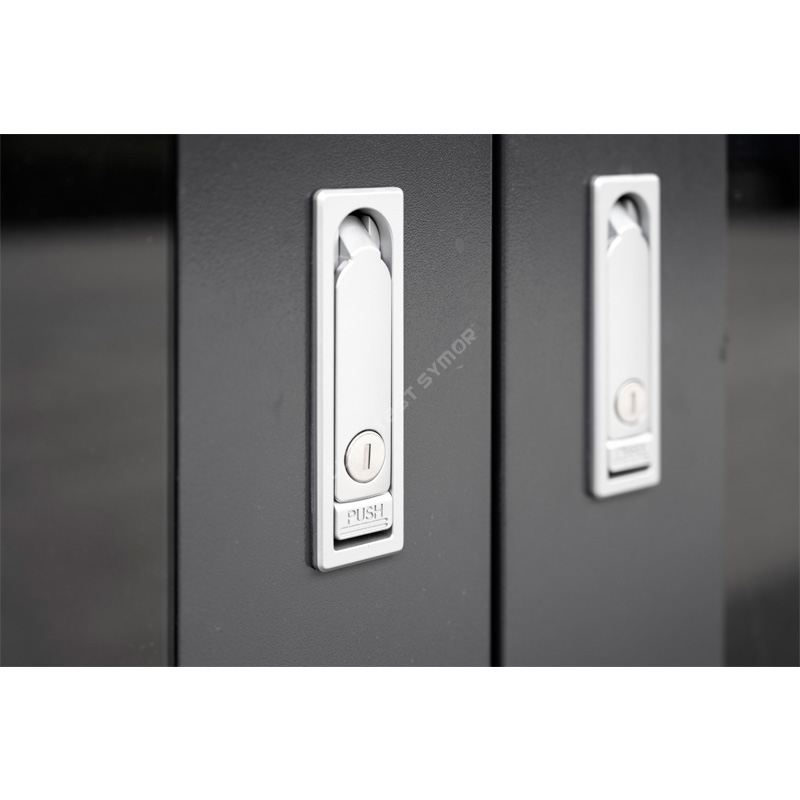

- lock ໂລຫະປະສົມສັງກະສີຮາບພຽງ, ມີຄວາມແຫນ້ນແຫນ້ນຂອງອາກາດທີ່ສົມບູນແບບແລະຫນ້າທີ່ຕ້ານການລັກ, ຕູ້ແຫ້ງນີ້ສໍາລັບການປະທັບຕາ PCBA ແມ່ນດີເລີດ.
·ດ້ວຍຟັງຊັນຫນ່ວຍຄວາມຈໍາ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງໃຫມ່ຫຼັງຈາກພະລັງງານລົ້ມເຫຼວ.
- ຕູ້ແຫ້ງສໍາລັບ PCBA ສາມາດຈື່ຄ່າການຕັ້ງຄ່າສຸດທ້າຍໂດຍອັດຕະໂນມັດຫຼັງຈາກປິດໄຟ, ບໍ່ຈໍາເປັນຕ້ອງຕັ້ງອີກເທື່ອຫນຶ່ງ.
· ໜ່ວຍງານແຫ້ງທີ່ມີພະລັງງານທີ່ມີຊີວິດຄາດຄະເນ +15 ປີ.
- ຕູ້ແຫ້ງສໍາລັບ PCBA ຮັບຮອງເອົາຫນ່ວຍແຫ້ງ sieve ໂມເລກຸນ 4A, ເຕັກນິກກ້າວຫນ້າທາງດ້ານຫຼາຍທີ່ສຸດ, ມັນສາມາດຟື້ນຟູໄດ້ໂດຍອັດຕະໂນມັດ, ບໍ່ຈໍາເປັນຕ້ອງປ່ຽນແທນ.
·ມີການຕິດຕັ້ງລູກປືນທົ່ວໄປຢູ່ດ້ານລຸ່ມ, ປອດໄພ ESD.
- ຢາງພາລາ PU ເສີມຖືກຕິດຕັ້ງຢູ່ດ້ານລຸ່ມຂອງຕູ້ແຫ້ງສໍາລັບ PCBA, ສອງດ້ານຫນ້າມີເບກສໍາລັບການເຄື່ອນຍ້າຍແລະຢຸດໄດ້ງ່າຍ.
Climatetest Symor® ຕູ້ແຫ້ງສໍາລັບ PCBA, ຕູ້ແຫ້ງສໍາລັບຊິບ?
ສະພາບອາກາດສູງສຸດ Symor® ຕູ້ແຫ້ງສໍາລັບ PCBA, ຍັງເອີ້ນວ່າຕູ້ແຫ້ງສໍາລັບຊິບ, ແມ່ນກ່ອງແຫ້ງອັດຕະໂນມັດ dehumidifying ອາກາດແຫນ້ນທີ່ປົກປ້ອງສິ່ງຂອງທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື່ນຈາກຄວາມເສຍຫາຍທີ່ກ່ຽວຂ້ອງກັບຄວາມຊຸ່ມຊື່ນ, ມັນຮັກສາສະພາບແວດລ້ອມພາຍໃນທີ່ມີຄວາມຊຸ່ມຊື່ນຕ່ໍາກວ່າ 5% RH, ເຊິ່ງສາມາດກໍາຈັດຄວາມສ່ຽງຂອງຄວາມຊຸ່ມຊື່ນ. ຄວາມລົ້ມເຫຼວເປັນຜົນມາຈາກການເກັບຮັກສາທີ່ບໍ່ເຫມາະສົມໃນລະຫວ່າງການຂະບວນການປະກອບ.
ຕູ້ແຫ້ງສໍາລັບ PCBA ມີອິດທິພົນຕໍ່ການຜະລິດ SMT ແນວໃດ?
ອົງປະກອບຂອງ MSL, ເຊັ່ນ IC, BGA, PCB, ມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື່ນຫຼາຍ, ອົງປະກອບເຫຼົ່ານີ້ມີຄວາມຕ້ອງການທີ່ເຄັ່ງຄັດສໍາລັບສະພາບແວດລ້ອມການເກັບຮັກສາ, ບໍ່ເຫມືອນກັບຫ້ອງແຫ້ງປ້ອງກັນຄວາມຊຸ່ມຊື່ນຂອງພົນລະເຮືອນ, ຕູ້ແຫ້ງສໍາລັບ PCBA ສາມາດບັນລຸຄ່າຄວາມຊຸ່ມຊື່ນຕ່ໍາຫຼາຍ, ການ dehumidifying. ແລະການຟື້ນຕົວໄວແມ່ນໄວທີ່ສຸດ, ຕູ້ທັງຫມົດແມ່ນ ESD ປອດໄພ.
ຍິ່ງໄປກວ່ານັ້ນ, ຕູ້ແຫ້ງທີ່ໃຊ້ໃນຫ້ອງສະອາດຕ້ອງເປັນວັດສະດຸສະແຕນເລດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການດ້ານສຸຂະອະນາໄມທີ່ເຄັ່ງຄັດ, Climatest Symor® ຍັງສະຫນອງຕູ້ແຫ້ງ SS.
ໃນລະຫວ່າງການຂະບວນການ reflow, ຕິດຕາມຄວາມຊຸ່ມຊື້ນເຂົ້າໄປໃນຊຸດ IC, ຄວາມກົດດັນຄວາມຊຸ່ມຊື່ນເພີ່ມຂຶ້ນເນື່ອງຈາກການໃຫ້ຄວາມຮ້ອນ, ຄວາມຊຸ່ມຊື່ນທີ່ດູດຊຶມໄດ້ຂະຫຍາຍອອກຢ່າງໄວວາພາຍໃນ, ນີ້ເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍທີ່ບໍ່ສາມາດເບິ່ງເຫັນໄດ້, ເຊັ່ນ: ສາຍໄຟລົ້ມເຫຼວ, popcorn ແລະ micro-cracking, ເຖິງແມ່ນ cracking ກັບຫນ້າດິນ, ເຫຼົ່ານີ້. ຂໍ້ບົກພ່ອງບໍ່ແມ່ນເລື່ອງງ່າຍທີ່ຈະເຫັນຢູ່ໃນຂັ້ນຕອນຕົ້ນ, ຢ່າງໃດກໍຕາມ, ເຫຼົ່ານີ້ເບິ່ງບໍ່ເຫັນ, ບັນຫາທີ່ມີທ່າແຮງເຂົ້າໄປໃນຕະຫຼາດ, ຫຼັງຈາກນັ້ນຜະລິດຕະພັນຄະນະວິຊາກັບຄືນມາແລະຈົ່ມປະຕິບັດຕາມ.
ການເກັບຮັກສາປົກກະຕິ |
ຂະບວນການ Reflow |
||
|
|
|
|
ຄວາມຊຸ່ມຊື້ນໃນສະພາບແວດລ້ອມເຈາະເຂົ້າໄປໃນຊຸດ. |
ໃນລະຫວ່າງການໃຫ້ຄວາມຮ້ອນ, ຄວາມກົດດັນອາຍນ້ໍາເພີ່ມຂຶ້ນ, ເຊິ່ງແຍກຕົວຕາຍແລະຢາງ. |
ອາຍນ້ຳສືບຕໍ່ຂະຫຍາຍອອກພາຍໃຕ້ການໃຫ້ຄວາມຮ້ອນ, ພັດອອກຊຸດຕ່າງໆ. |
ອາຍນ້ໍາແຕກແພັກເກັດ, ເຊິ່ງກໍ່ໃຫ້ເກີດ microcracking. |
ຕູ້ແຫ້ງສໍາລັບ PCBA ສາມາດຮັກສາໄດ້ <5%RH, ທີ່ປະສິດທິຜົນກໍາຈັດຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວທີ່ເປັນຜົນມາຈາກການເກັບຮັກສາທີ່ບໍ່ຖືກຕ້ອງໃນລະຫວ່າງການຂະບວນການປະກອບ.
ມາດຕະຖານ IPC/JEDEC J-STD-033 ກໍານົດມາດຕະຖານສໍາລັບການຈັດການ, ການຫຸ້ມຫໍ່, ການຂົນສົ່ງ ແລະການນໍາໃຊ້ອຸປະກອນ Mount Surface Moisture/Reflow Sensitive.â, ມັນຕ້ອງການບ່ອນເກັບມ້ຽນຄວາມຊຸ່ມຕໍ່າສໍາລັບອົງປະກອບທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື່ນ.
ຄໍາຮ້ອງສະຫມັກຂອງຕູ້ແຫ້ງສໍາລັບ PCBA
ຕູ້ແຫ້ງສໍາລັບ PCBA ແມ່ນຕ້ອງມີຢູ່ໃນອຸດສາຫະກໍາການຜະລິດເອເລັກໂຕຣນິກ, ມັນແມ່ນຜູ້ຊ່ຽວຊານດ້ານການເກັບຮັກສາທີ່ດີເລີດສໍາລັບກະດານ PCB, ຊິບ IC, LED, SMD, SMT, ແລະຍັງ tape & reels, ກະດານສາຍໄຟພິມ (PWB), ຟິມ polymide, feeders. , ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມອື່ນໆສໍາລັບ capacitor s, ຊິ້ນສ່ວນເຊລາມິກ, ຕົວເຊື່ອມຕໍ່, ສະຫຼັບ, ແຖບການເຊື່ອມ, ຕູ້ແຫ້ງອັດຕະໂນມັດປະຕິບັດຕາມມາດຕະຖານ IPC / JEDEC J-STD0-033.
<5%RH Series ຄວາມໄວໃນການລະບາຍຄວາມຊຸ່ມຊື່ນ:
ເປີດປະຕູ 30 ວິນາທີແລະຫຼັງຈາກນັ້ນປິດ, ຄວາມຊຸ່ມຊື່ນຈະຟື້ນຕົວເປັນ <5%RH ພາຍໃນ 30 ນາທີ, ເບິ່ງເສັ້ນໂຄ້ງຂ້າງລຸ່ມນີ້: (ສະພາບແວດລ້ອມ 25 ອົງສາ C, ຄວາມຊຸ່ມຊື່ນ 60% RH)
ແມ່ນຫຍັງຄືວິທີການທົ່ວໄປໃນການເກັບຮັກສາອົງປະກອບໄຟຟ້າ?
1.Moisture barrier ຖົງ
â แปลงວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື້ນແມ່ນບັນຈຸຢູ່ໃນຖົງປ້ອງກັນຄວາມຊຸ່ມທີ່ຜະນຶກເຂົ້າກັນໄດ້, ມີ desiccants ແລະບັດຕົວຊີ້ວັດຄວາມຊຸ່ມຊື່ນ (HIC) ພາຍໃນ, ຜູ້ໃຊ້ກໍານົດຄວາມຊຸ່ມຊື່ນລ້ອມຮອບໃນຊຸດປິດປະທັບຕາໂດຍການກວດສອບການປ່ຽນສີຂອງຈຸດໃນລົດ.
ຂໍ້ເສຍ: ກະເປົ໋າປ້ອງກັນຄວາມຊຸ່ມ + ລົດຕົວຊີ້ວັດຄວາມຊຸ່ມຊື່ນ + ເຄື່ອງດູດຝຸ່ນ + ວຽກງານຄູ່ມື = ເຄື່ອງບໍລິໂພກ, ຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼ, ຄ່າໃຊ້ຈ່າຍສູງ.
2.ຕູ້ໄນໂຕຣເຈນ
âວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ຄວາມຊຸ່ມຊື້ນຈະຖືກເກັບໄວ້ໃນຕູ້ຟອກໄນໂຕຣເຈນ ຫຼື ອາກາດອັດແໜ້ນເພື່ອຕອບສະໜອງຄວາມຊຸ່ມຊື້ນຕໍ່າ.
â ຶ ຶ ວ ດຂໍ້ເສຍ: ການຕື່ມໄນໂຕຣເຈນ = ການບໍລິໂພກ N2 ຢ່າງຕໍ່ເນື່ອງ, ລະດັບສູງ
3.ຕູ້ແຫ້ງເອເລັກໂຕຣນິກ
âວິທີການ: ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື້ນຖືກວາງໄວ້ໃນຕູ້ແຫ້ງແບບເອເລັກໂຕຣນິກ, ພຽງແຕ່ສຽບປລັກເຂົ້າ, ເຄື່ອງຈະເຮັດວຽກໂດຍອັດຕະໂນມັດ, ແລະມີຄວາມຊຸ່ມຊື່ນຕໍ່າຫຼາຍ.
â¹ے ຂໍ້ໄດ້ປຽບ: ບໍ່ມີເຄື່ອງບໍລິໂພກ, ບໍ່ມີວຽກເຮັດດ້ວຍມື, ບໍ່ມີການບໍລິໂພກໄນໂຕຣເຈນ, ສິ່ງແວດລ້ອມ, ພຽງແຕ່ຕ້ອງການໄຟຟ້າເລັກນ້ອຍ.
ພວກເຮົາສະຫນອງຕູ້ແຫ້ງສໍາລັບການແກ້ໄຂ PCBA ກັບອຸດສາຫະກໍາຂ້າງລຸ່ມນີ້:
ການຜະລິດເອເລັກໂຕຣນິກ
ເຊມິຄອນດັກເຕີ
ການຢາ
ຫ້ອງທົດລອງ
ການບິນ
ທະຫານ
ຂໍ້ໄດ້ປຽບຂອງຕູ້ແຫ້ງສໍາລັບ PCBA
ສໍາລັບລາຍລະອຽດເພີ່ມເຕີມກ່ຽວກັບຕູ້ແຫ້ງສໍາລັບ PCBA, pls ໄປຢ້ຽມຢາມເວັບໄຊທ໌ຂອງພວກເຮົາ www.climatestsymor.com ຫຼືໂດຍກົງສົ່ງອີເມວໄປທີ່ sales@climatestsymor.com, ພວກເຮົາຈະເຮັດໃຫ້ທ່ານກັບຄືນໃນເວລາໄວທີ່ສຸດ, ຍິນດີຕ້ອນຮັບສໍາລັບການຮ່ວມມືທີ່ເປັນໄປໄດ້.
