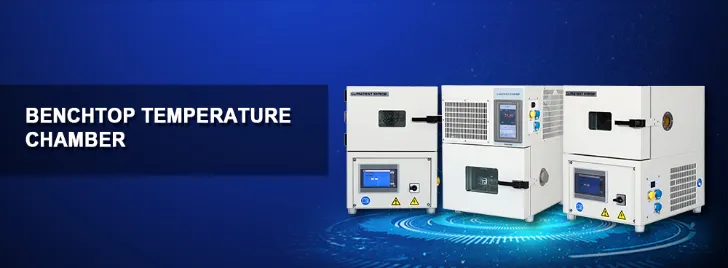

ສໍາລັບຫ້ອງທົດລອງການຄົ້ນຄວ້າ, ພະແນກການຄວບຄຸມຄຸນນະພາບ, ແລະທີມວິສະວະກໍາ R&D, ໄດ້ຫ້ອງທົດສອບອຸນຫະພູມ Benchtopເປັນຕົວແທນຂອງການປ້ອງກັນແຖວຫນ້າຕໍ່ກັບຄວາມລົ້ມເຫຼວຂອງຜະລິດຕະພັນ. ບໍ່ເຫມືອນກັບຫ້ອງທົດລອງຍ່າງ, ຫນ່ວຍ benchtop ສະເຫນີຮອຍຕີນທີ່ຫນາແຫນ້ນ. ບໍ່ວ່າທ່ານກໍາລັງທົດສອບອົງປະກອບອີເລັກໂທຣນິກ, ກະດານ PCB, ຈຸລັງຫມໍ້ໄຟ, ຫຼືໂທລະສັບມືຖື, ຄວາມເຂົ້າໃຈສະເພາະດ້ານວິຊາການແມ່ນສໍາຄັນຕໍ່ການສ້າງຂໍ້ມູນຊ້ໍາຊ້ອນແລະຫນ້າສົນໃຈ.
ຄູ່ມືນີ້ສະຫນອງການວິເຄາະທີ່ສົມບູນແບບແລະລາຍລະອຽດກ່ຽວກັບສະເພາະ, ລັກສະນະການດໍາເນີນງານ, ແລະຄໍາແນະນໍາການຊື້.
ເມື່ອປະເມີນ ກຫ້ອງທົດສອບອຸນຫະພູມ Benchtop, ຜູ້ຊື້ມັກຈະສຸມໃສ່ພຽງແຕ່ການຈໍາກັດອຸນຫະພູມຕ່ໍາສຸດແລະສູງສຸດ. ເພື່ອຊ່ວຍໃນຂະບວນການຄັດເລືອກຂອງທ່ານ, ພວກເຮົາໄດ້ລວບລວມຂໍ້ກໍານົດມາດຕະຖານສໍາລັບຫ້ອງທົດລອງອຸນຫະພູມທີ່ມີປະສິດຕິພາບສູງ, ດໍາເນີນໂຄງການ. ຂໍ້ມູນຂ້າງລຸ່ມນີ້ເປັນຕົວແທນຂອງມາດຕະຖານອຸດສາຫະກໍາສໍາລັບຫນ່ວຍງານຕັ້ງແຕ່ 22 ຫາ 36 ລິດ - ຈຸດຫວານສໍາລັບ benchtops ຫ້ອງທົດລອງ.
| ພາລາມິເຕີ | ມາດຕະຖານສະເພາະ | ຄວາມເຂົ້າໃຈດ້ານວິຊາການ |
| ປະລິມານພາຍໃນ | 12L / 22L / 36L (ເລືອກໄດ້) | 12L ແມ່ນເຫມາະສົມສໍາລັບການທົດສອບ PCB; 22L ແລະ 36L ຮອງຮັບແບັດເຕີລີ່ ຫຼືເຄື່ອງປະກອບທີ່ໃຫຍ່ກວ່າ. |
| ຂະໜາດພາຍໃນ (WxDxH) | 310×230×200 mm (12L) ຫາ 400 x 300 x 300 mm (36L) | ຮັບປະກັນການໂຫຼດຊັ້ນວາງແລະການລະບາຍອາກາດ. ຢ່າເອົາຕົວຢ່າງເກີນ 3/2 ຂອງປະລິມານພາຍໃນ. |

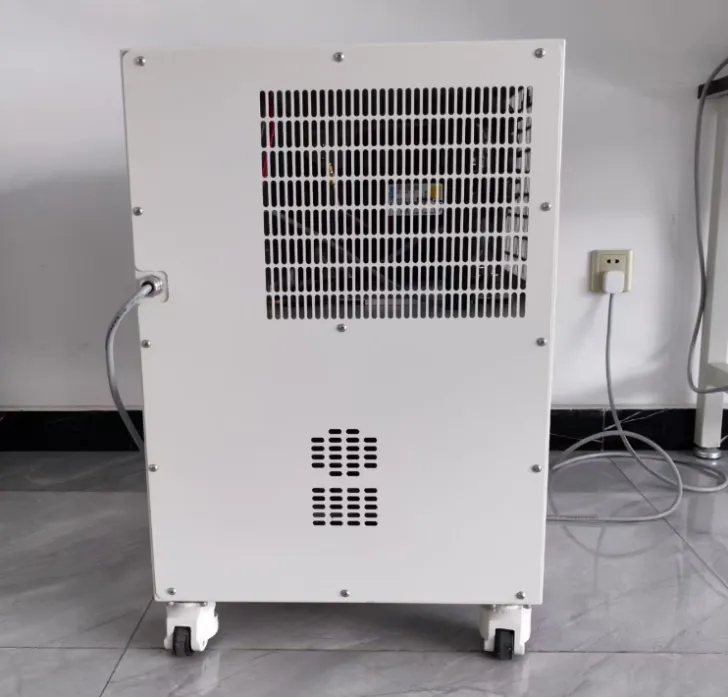

| ຂະໜາດພາຍນອກ (WxDxH) | 500×540×650 mm (12L) ຫາ 640×730×920 mm (36L) | ຕ້ອງການການເກັບກູ້ 30 ຊມຢູ່ດ້ານຂ້າງສໍາລັບການລະບາຍອາກາດ |
| ນ້ຳໜັກສຸດທິ | 60 ກິໂລຫາ 90 ກິໂລ | ສໍາຄັນສໍາລັບການໃຫ້ຄະແນນ benchtop. ໃຫ້ແນ່ໃຈວ່າບ່ອນເຮັດວຽກຂອງທ່ານສາມາດຮອງຮັບການໂຫຼດຄົງທີ່ບວກກັບການສັ່ນສະເທືອນແບບເຄື່ອນໄຫວ. |
| ວັດສະດຸພາຍໃນ | SUS304 ສະແຕນເລດ (ແປງ / ກະຈົກ) | ສະຫນອງຄວາມຕ້ານທານ rust ແລະການສະທ້ອນສູງສໍາລັບການແຜ່ກະຈາຍອຸນຫະພູມເປັນເອກະພາບ. |
ນີ້ແມ່ນຫຼັກຂອງຫ້ອງທົດສອບອຸນຫະພູມ. ຕົວເລກຢູ່ໃນແຜ່ນຂໍ້ມູນຕ້ອງສອດຄ່ອງກັບຟີຊິກຂອງໂລກທີ່ແທ້ຈິງ. ເອົາໃຈໃສ່ກັບເງື່ອນໄຂ "No-Load" ທຽບກັບ "Loaded".
| ພາລາມິເຕີ | ມາດຕະຖານສະເພາະ | ຄວາມເຂົ້າໃຈດ້ານວິຊາການ |
| ຊ່ວງອຸນຫະພູມ | -40°C ຫາ +130°C (ທາງເລືອກການຂະຫຍາຍ: -20°C ຫາ +130°C) | -40°C ແມ່ນພຽງພໍສໍາລັບເຄື່ອງອີເລັກໂທຣນິກການຄ້າສ່ວນໃຫຍ່. |
| ການເຫນັງຕີງຂອງອຸນຫະພູມ | ± 0.5 °C | ສະແດງໃຫ້ເຫັນຄວາມຫມັ້ນຄົງໃນໄລຍະສັ້ນຢູ່ໃນຈຸດຄວບຄຸມດຽວ. ເປັນສິ່ງຈໍາເປັນສໍາລັບການທົດສອບການສໍາຜັດສະຖິດ. |
| ຄວາມເປັນເອກະພາບຂອງອຸນຫະພູມ | <2.0°C | ວັດແທກຄວາມແຕກຕ່າງຂອງອຸນຫະພູມໃນທົ່ວ 9 ຈຸດໃນພື້ນທີ່ເຮັດວຽກຫວ່າງເປົ່າ. |
ຄວາມຫນ້າເຊື່ອຖືແມ່ນຖືກກໍານົດໂດຍ "ສາມຫຼ່ຽມທອງຄໍາ": ເຄື່ອງບີບອັດ, ເຄື່ອງຄວບຄຸມ, ແລະການໄຫຼຂອງອາກາດ.
| ພາລາມິເຕີ | ມາດຕະຖານສະເພາະ | ຄວາມເຂົ້າໃຈດ້ານວິຊາການ |
| ອັດຕາຄວາມເຢັນ | 1.0 °C / min ຫາ 3.0 °C / ນາທີ (+85 ° C ຫາ -40 ° C) | ອັດຕາສະເລ່ຍ, ບໍ່ມີການໂຫຼດ |
| ອັດຕາຄວາມຮ້ອນ | 3.0°C / min ຫາ 5.0°C / min (-40°C ຫາ +85°C) | ເຄື່ອງເຮັດຄວາມຮ້ອນ Nichrome ໃຫ້ຄວາມຮ້ອນທີ່ແຫ້ງ, ຕອບສະຫນອງ. ອັດຕາຄວາມກົດດັນທີ່ໄວກວ່າທົດສອບການສນວນຂອງ DUT ຂອງທ່ານ. |
| ຄອມ | Hermetic ຫຼື Rotary (ພາສາຝຣັ່ງ Tecumseh / Copeland) | Hermetic ແມ່ນງຽບກວ່າສໍາລັບການນໍາໃຊ້ຫ້ອງທົດລອງ; Rotary ແມ່ນທົນທານຫຼາຍສໍາລັບວົງຈອນອຸດສາຫະກໍາ. |
| ຕູ້ເຢັນ | R449A, R448A (GWP ຕ່ຳ), R404A | ກົດລະບຽບຂອງ EU F-Gas ກໍາລັງຢຸດຕິການປ່ອຍອາຍແກັສ GWP ສູງ. ຮັບປະກັນການປະຕິບັດຕາມກົດໝາຍສິ່ງແວດລ້ອມທ້ອງຖິ່ນ. |
| ການໄຫຼວຽນຂອງອາກາດ | ພັດລົມ Centrifugal Sirocco | ສ້າງພາກສະຫນາມ convection ບັງຄັບອາກາດ. |
ຊີມໍໜ່ວຍງານຫ້ອງທົດລອງອຸນຫະພູມ Benchtop ໄດ້ພັດທະນາຈາກເຄື່ອງຄວບຄຸມອຸນຫະພູມແບບງ່າຍດາຍໄປສູ່ເວທີການເກັບຂໍ້ມູນທີ່ຊັບຊ້ອນ.
ຕົວຄວບຄຸມແມ່ນສະຫມອງຂອງການດໍາເນີນງານ.
ຕົວຄວບຄຸມໂປຣແກຣມ

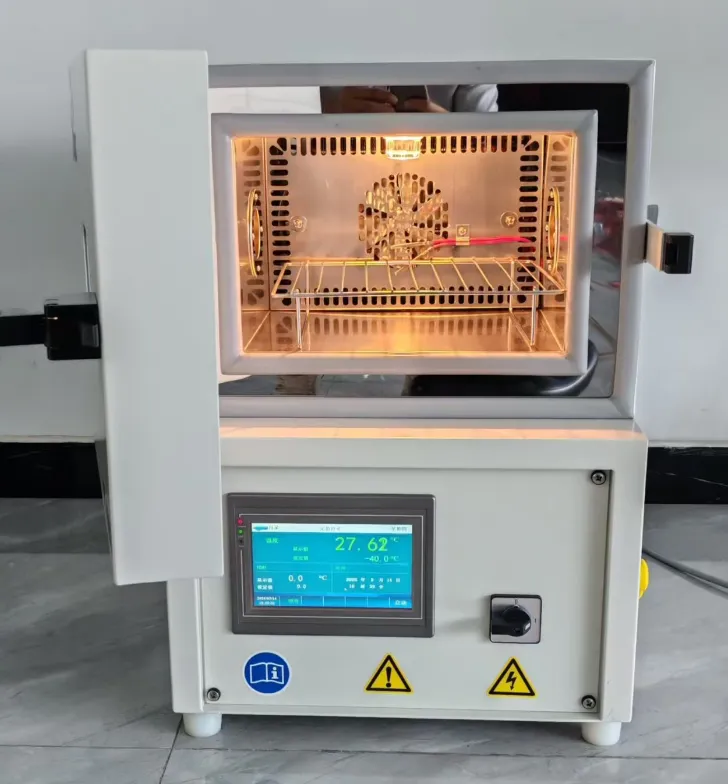

ຫ້ອງທົດສອບອຸນຫະພູມ Benchtopນໍາໃຊ້ຕົວຄວບຄຸມຫນ້າຈໍສໍາຜັດ LCD ທີ່ມີໂຄງການ 7 ນິ້ວ.
ຄວາມອາດສາມາດຂອງໂປຣແກຣມ: ຢ່າງໜ້ອຍ 120 ພາກສ່ວນທີ່ມີ 999 ຮອບວຽນຊ້ຳ.
ການສື່ສານ: ມາດຕະຖານການເຊື່ອມຕໍ່ RS-232, RS-485, ແລະ Ethernet (RJ-45).
ປະຫວັດການສົ່ງອອກຂໍ້ມູນ: ດາວໂຫລດສະຫນັບສະຫນູນ USB flash drive. ຂໍ້ມູນຄວນສົ່ງອອກໂດຍກົງໃສ່ Excel (.csv ຫຼື .xls) ໂດຍບໍ່ມີການຈັດຮູບແບບທີ່ເປັນເຈົ້າຂອງ.
ການປ້ອງກັນອຸນຫະພູມເກີນແບບເອກະລາດ: ເຄື່ອງຈຳກັດກົນຈັກແຍກຕ່າງຫາກທີ່ຕັດພະລັງງານໃຫ້ເຄື່ອງເຮັດຄວາມຮ້ອນ ຖ້າຕົວຄວບຄຸມຫຼັກລົ້ມເຫລວ.
ການໂຫຼດເຄື່ອງເຮັດຄວາມເຢັນເກີນຂະໜາດ: ສະວິດແຮງດັນສູງ ແລະ ຣີເລຄວາມຮ້ອນເພື່ອປົກປ້ອງເຄື່ອງອັດ.
Ports ສາຍ: A ມາດຕະຖານ Φ 50 mm ຮູສາຍເຄເບີນ (ມີສຽບຊິລິໂຄນ) ຢູ່ດ້ານຂ້າງອະນຸຍາດໃຫ້ທ່ານສາມາດເຊື່ອມຕໍ່ພະລັງງານກັບຕົວຢ່າງການທົດສອບຂອງທ່ານ (Live Load Monitoring).
ແມ່ນແລ້ວ, ທ່ານສາມາດທົດສອບຜະລິດຕະພັນທີ່ມີພະລັງງານ, ແຕ່ທ່ານຕ້ອງບັນຊີສໍາລັບ "Heat Load."
ເມື່ອຜະລິດຕະພັນຂອງທ່ານຖືກຂັບເຄື່ອນພາຍໃນຫ້ອງ, ມັນກະຈາຍພະລັງງານໃນຮູບແບບຄວາມຮ້ອນ. ນີ້ຈະເພີ່ມ "ການເຮັດວຽກ" ພິເສດໃຫ້ກັບລະບົບເຄື່ອງເຮັດຄວາມເຢັນຂອງຫ້ອງ, ໂດຍສະເພາະຖ້າທ່ານພະຍາຍາມຮັກສາອຸນຫະພູມຕໍ່າຫຼາຍ (ເຊັ່ນ: -40 ° C).
ນີ້ແມ່ນວິທີການແບບມືອາຊີບ:
1. ຄິດໄລ່ການໂຫຼດ: ກໍານົດ wattage ຂອງອຸປະກອນຂອງທ່ານພາຍໃຕ້ການທົດສອບ (DUT). ກົດລະບຽບທົ່ວໄປແມ່ນວ່າສໍາລັບທຸກໆ 100 ວັດຂອງຄວາມຮ້ອນ DUT, ທ່ານເພີ່ມ 1 ° C ຂອງຄວາມຮ້ອນໃນລະບົບ.
2. Derating Curves: ຜູ້ຜະລິດສ່ວນໃຫຍ່ໃຫ້ຕາຕະລາງ "ຄວາມສາມາດໃນການໂຫຼດສົດ". ສໍາລັບຕົວຢ່າງ, ຢູ່ທີ່ +23 ° C, ສະພາການອາດຈະປະຕິບັດ 1000W, ແຕ່ຢູ່ທີ່ -40 ° C, ນີ້ຈະຫຼຸດລົງເຖິງ 250W .
3. ການເຊື່ອມຕໍ່: ສະເຫມີໃຊ້ພອດສາຍເຄເບີນຂ້າງຄຽງທີ່ອຸທິດຕົນ (Φ 50mm) ເພື່ອແລ່ນພະລັງງານຂອງທ່ານນໍາໄປສູ່ DUT. ຢ່າບີບສາຍໄຟໃສ່ປະທັບຕາຂອງປະຕູ, ເພາະວ່ານີ້ຈະທໍາລາຍຄວາມສົມບູນຂອງອາກາດແລະເຮັດໃຫ້ເກີດຄວາມຫນືດຮ້າຍແຮງ.
ໂດຍທົ່ວໄປແລ້ວ, ຄວາມສອດຄ່ອງຂອງອຸນຫະພູມ (ເຊັ່ນ: ± 1.0°C) ແມ່ນວັດແທກພາຍໃຕ້ເງື່ອນໄຂ "No-Load". ເມື່ອທ່ານວາງຕົວຢ່າງພາຍໃນ, ພວກມັນເຮັດຫນ້າທີ່ເປັນອຸປະສັກຄວາມຮ້ອນ. ອາກາດຕ້ອງໄຫຼອ້ອມຕົວຕົວຢ່າງເພື່ອໃຫ້ຄວາມຮ້ອນຫຼືເຮັດໃຫ້ພວກມັນເຢັນ. ຖ້າທ່ານຕື່ມໃສ່ຫ້ອງຫຼາຍກວ່າ 30-40% ຂອງປະລິມານທັງຫມົດ, ທ່ານຂັດຂວາງການໄຫຼຂອງອາກາດຈາກພັດລົມ centrifugal.
ການແກ້ໄຂ: ປ່ອຍຊ່ອງຫວ່າງຢ່າງຫນ້ອຍ 10cm ປະມານການໄດ້ຮັບພັດລົມ (ໂດຍປົກກະຕິທາງເທິງຫຼືຫຼັງ). ໃຊ້ຊັ້ນວາງທີ່ມີ perforated ເພື່ອໃຫ້ການໄຫຼວຽນຂອງອາກາດຕາມແນວຕັ້ງ.
ຜົນກະທົບລະບາຍຄວາມຮ້ອນ: ຖ້າຕົວຢ່າງຂອງທ່ານເຮັດດ້ວຍໂລຫະຫນາ (ອາລູມິນຽມຫຼືເຫຼັກກ້າ), ພວກມັນມີມະຫາຊົນຄວາມຮ້ອນສູງ. ພວກເຂົາເຈົ້າຈະຮ້ອນຂຶ້ນແລະເຢັນລົງຊ້າກວ່າອາກາດ, ສ້າງ deviation ຊົ່ວຄາວ (lag). ຕົວຄວບຄຸມຈະແກ້ໄຂນີ້ໃນລະຫວ່າງການ "ແຊ່" (ຖື) ເວລາ.
ທ່ານຄວນ calibrate ຫ້ອງຂອງທ່ານຢ່າງຫນ້ອຍຫນຶ່ງຄັ້ງໃນທຸກໆ 12 ເດືອນ, ຫຼືປະຕິບັດຕາມມາດຕະຖານ ASTM E220 / ISO 17025. ການປັບທຽບແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້ຖ້າຫາກວ່າທ່ານກໍາລັງທົດສອບສໍາລັບ FDA (ອຸປະກອນການແພດ), FAA (ການບິນ), ຫຼືຍານຍົນ (IATF 16949).
ຂະບວນການ: ນັກວິຊາການທີ່ໄດ້ຮັບການຮັບຮອງວາງ "Data Logger" ທີ່ມີ 9 ຫາ 15 thermocouples ຢູ່ສະຖານທີ່ສະເພາະ (ມຸມແລະສູນກາງ) ຂອງພື້ນທີ່ເຮັດວຽກທີ່ຫວ່າງເປົ່າ.
ສິ່ງທີ່ຖືກວັດແທກ: ພວກເຂົາທົດສອບຄວາມເປັນເອກະພາບ (ຄວາມແຕກຕ່າງລະຫວ່າງຈຸດຮ້ອນທີ່ສຸດແລະຈຸດເຢັນທີ່ສຸດ), ການເຫນັງຕີງ (ຄວາມຫມັ້ນຄົງໃນໄລຍະເວລາ), ແລະຄວາມຖືກຕ້ອງ (ການອ່ານໃກ້ຊິດກັບມາດຕະຖານ NIST-traceable).
ການກວດສອບພາຍໃນ: ປະຕິບັດ "ການກວດສອບສອງຈຸດ" ປະຈໍາວັນໂດຍໃຊ້ອາບນ້ໍາກ້ອນ (0 ° C) ແລະນ້ໍາຕົ້ມ (100 ° C) ດ້ວຍການສືບສວນການອ້າງອິງດ້ວຍມືເພື່ອຮັບປະກັນວ່າຫ້ອງດັ່ງກ່າວບໍ່ໄດ້ລອຍໄປລະຫວ່າງການຢັ້ງຢືນປະຈໍາປີ.
ຍິນດີຕ້ອນຮັບຕິດຕໍ່ພວກເຮົາ ໂຮງງານ ຊີມໍ.
